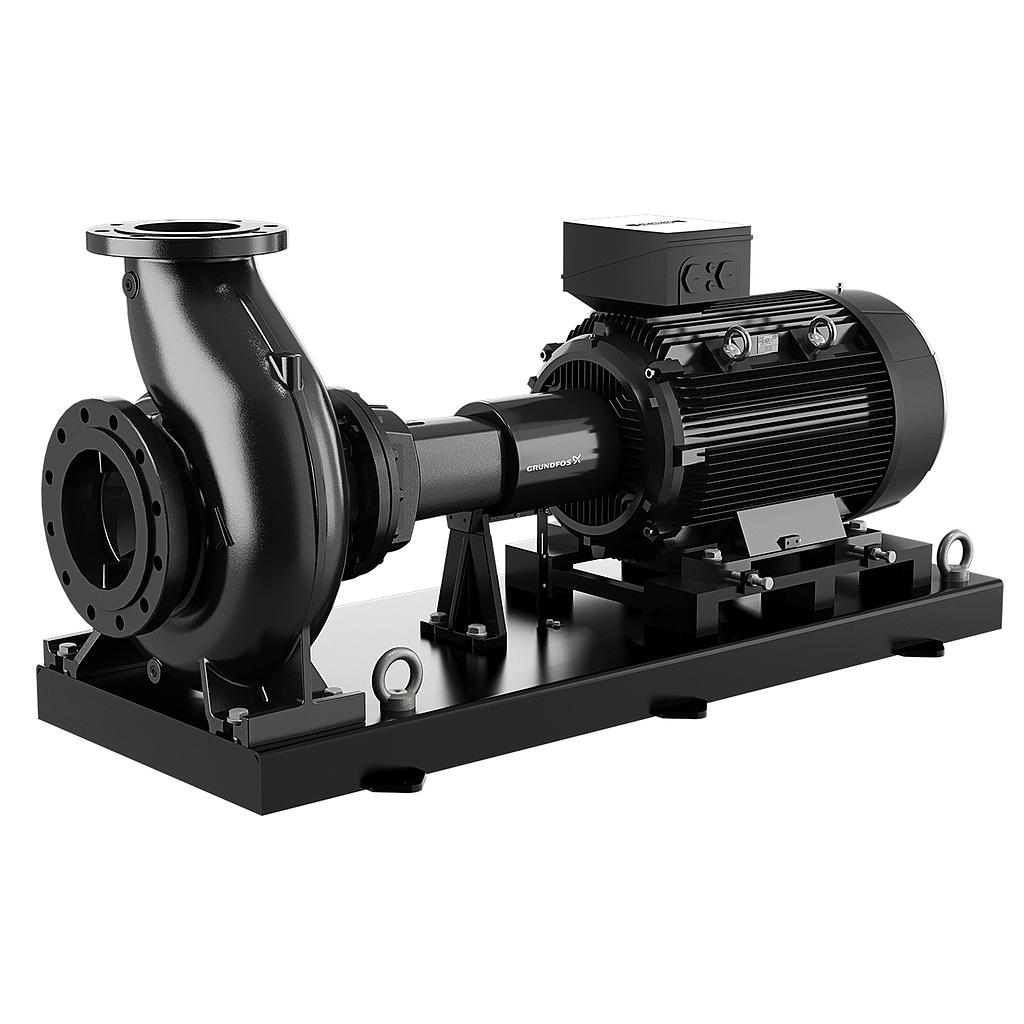

Grundfos NK 100-160/169 BA2F2AESBQQEJW3 93006486, 5715122847550 Normpumpen
- Nennförderstrom: 117.8 m³/h
- Nennförderhöhe: 6.59 m
- Max. Betriebsdruck: 16 bar
- IE-Wirkungsgradklasse: IE4
- Motorbemessungsleistung P2: 3 kW
- Bemessungsspannung: 3 x 220-240D/380-420Y V
- Netzfrequenz: 50 Hz
In the profluid store simply buy online - for larger orders or scale discounts please contact us for an individual offer.
The offer is exclusively for professionals.
Grundfos NK 100-160/169 BA2F2AESBQQEJW3 93006486 Normpumpen
Product code: 93006486
EAN Number: 5715122847550
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733. Die Pumpe ist mit Flanschen PN 16 ausgerüstet. Die Abmessungen entsprechen der EN 1092-2. Die Pumpe verfügt über einen axialen Saugstutzen, einen radialen Druckstutzen und eine horizontale Welle. Die Pumpen sind in Prozessbauweise ausgeführt, so dass die Kupplung, der Lagerträger und das Laufrad ausgebaut werden können, ohne den Motor, das Pumpengehäuse oder Rohrleitungen demontieren zu müssen. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor mit Standfuß ausgerüstet. Die Pumpe und der Motor sind auf einem gemeinsamen Grundrahmen montiert.
| General (de) | EAN-Nummer | 5715122847550 |
| Produktnummer | 93006486 | |
| Material (de) | Code Material | A |
| Elastomere | E | |
| Elastomere GLRD | E | |
| Laufrad | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM | ASTM class 30 | |
| Laufradwerkstoff | Grauguss | |
| Interne Beschichtung des Pumpengehäuses | CED-Beschichtung | |
| Typenschlüssel für Material | A | |
| Pumpengehäuse | ASTM class 35 | |
| Pumpenmantel | EN-GJL-250 | |
| PUMP_SHAFT_MATR_QLTY_ASTM | AISI 304 | |
| Pumpengehäuse | Grauguss | |
| Welle | Stainless steel | |
| Welle | EN 1.4301 | |
| WEAR_RING_MATR_QLTY_EN | CuZn34Mn3AI2Fe1-C | |
| Tragring | Messing | |
| Pump (de) | Tatsächlicher Laufraddurchmesser | 169 mm |
| Lagerbauweise | Standardausführung | |
| Code Ausführung | A2 | |
| GLRD Code | BQQE | |
| ISO Abnahmekl. | ISO9906:2012 3B2 | |
| Gleitringdichtung | Single | |
| Laufrad-Nenndurchmesser | 160 | |
| Gleitringdichtung | BQQE | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 1460 1/min | |
| Pumpenausführung | A2 | |
| Pumpe mit Motor | Ja | |
| Nennförderstrom | 117.8 m³/h | |
| Nennförderhöhe | 6.59 m | |
| Wellendurchmesser | 24 mm | |
| Connect (de) | Grundrahmen-Konstruktion | EN/ISO |
| Code Anschl. Art | F | |
| Code für Grundrahmen | 6 | |
| Code für Rohranschluss | F | |
| Kupplungstyp | Flexible w/spacer | |
| Verpressen (ja/nein) | N | |
| Maximale Umgebungstemperatur | 55 °C | |
| Max. Betriebsdruck | 16 bar | |
| Rohranschluss-Standard | EN 1092-2 | |
| Nenndruckstufe | PN 16 | |
| Größe des Saugstutzens | DN 125 | |
| Größe des Druckanschlusses | DN 100 | |
| Anschlusstyp Eintritt | DIN | |
| Anschlusstyp Austritt | DIN | |
| Control (de) | Frequenzumrichter | ohne |
| Drucksensor | nein | |
| Motor (de) | Lagerisolierung-Typ N-Ende | Steel Bearing |
| eingebauter Motorschutz | PTC | |
| Leistungsfaktor Cos phi | 0.81 | |
| Schutzart (gemäß IEC 34-5) | IP55 | |
| IE-Wirkungsgradklasse | IE4 | |
| Wirkungsgrad | IE4 91,0% | |
| Wärmeklasse (IEC 85) | F | |
| Netzfrequenz | 50 Hz | |
| Motor - Produktnummer | 83V06110 | |
| Motorwirkungsgrad bei halber Last | 90.0 % | |
| Motorwirkungsgrad bei 3/4-Last | 91.0 % | |
| Motorwirkungsgrad bei Vollast | 91.0 % | |
| Bauart des Motors | INNOMOTICS | |
| Motorpole | 4 | |
| Bemessungsstrom | 10.3/5.9 A | |
| Motorbemessungsleistung P2 | 3 kW | |
| Nenn-Drehzahl | 1460 1/min | |
| Bemessungsspannung | 3 x 220-240D/380-420Y V | |
| Anlaufstrom | 880 % | |
| Medium (de) | Dichte | 998.2 kg/m³ |
| Medientemperaturbereich | -25 .. 120 °C | |
| Medientemp. bei Datenerfassung | 20 °C | |
| Other (de) | Bruttogewicht | 206 kg |
| Herkunftsland | HU | |
| Sprache auf Pumpen-Typenschild | Brtitisches Englisch | |
| Mindesteffizienzindex MEI ≥ | 0.68 | |
| Nettogewicht | 191 kg | |
| Versandvol. | 0.554 m³ | |
| Zolltarif Nr. | 84137059 |
