Grundfos TPD 100-390/2 A-F-A-BQQE-QW1 93426623, 5715472533417 Einstufige Inlinepumpen
- Nennförderstrom: 153 m³/h
- Nennförderhöhe: 33.2 m
- Max. Betriebsdruck: 16 bar
- IE-Wirkungsgradklasse: IE4
- Motorbemessungsleistung P2: 22 kW
- Bemessungsspannung: 3 x 380-415D/660Y V
- Netzfrequenz: 50 Hz
Im profluid Shop einfach günstig online kaufen - für größere Bestellungen oder Staffelrabatte kontaktieren sie uns bitte für ein individuelles Angebot.
Das Angebot richtet sich ausschließlich an Gewerbetreibende.

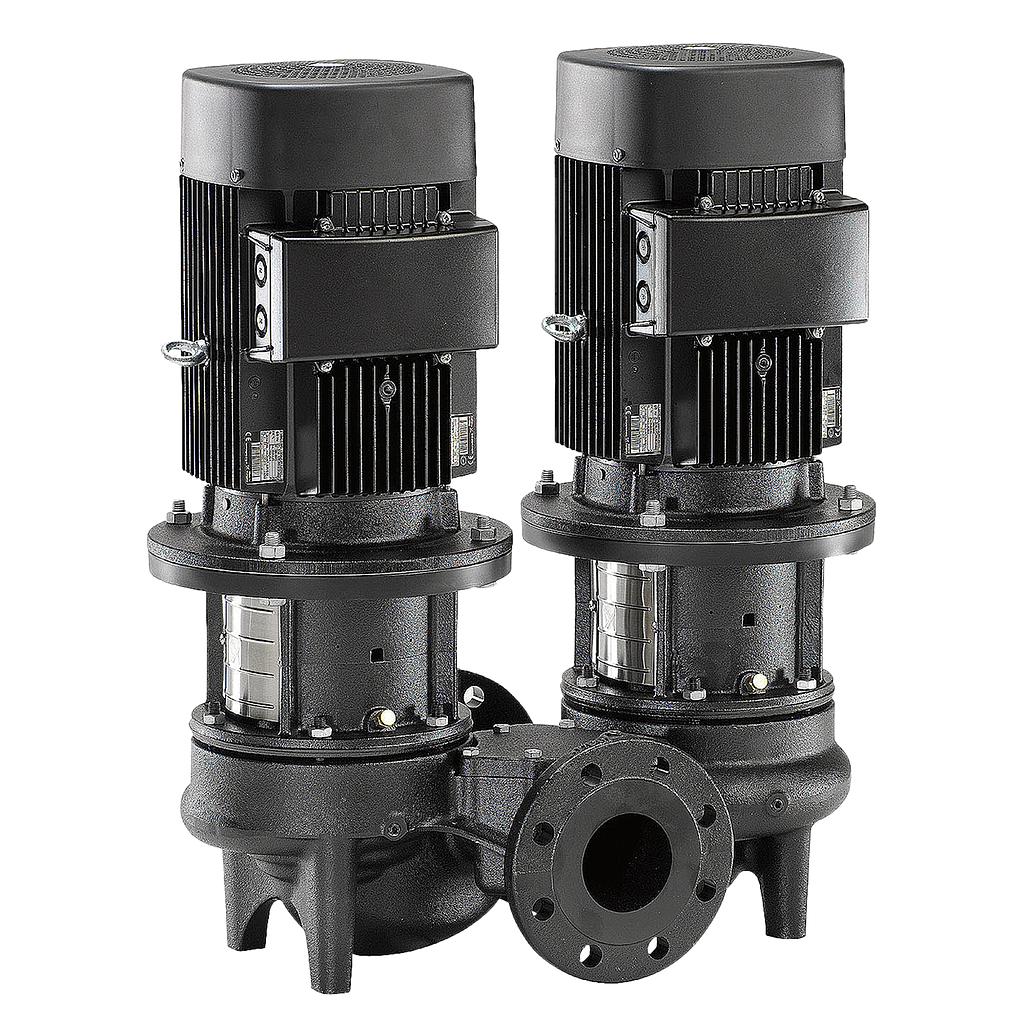

Grundfos TPD 100-390/2 A-F-A-BQQE-QW1 93426623 Einstufige Inlinepumpen
Product code: 93426623
EAN Number: 5715472533417
Einstufige Doppelpumpe mit Spiralpumpengehäuse in Inline-Bauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpe und der Motor sind direkt miteinander verbunden. Die Doppelpumpe verfügt über zwei parallel angeordnete Pumpenköpfe. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Jeder Pumpenkopf ist mit einer nicht entlasteten Gummifaltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Jeder Pumpenkopf ist mit einem lüftergekühlten Asynchronmotor gleicher Baugröße und Leistung ausgerüstet.
| General (de) | EAN-Nummer | 5715472533417 |
| Produktnummer | 93426623 | |
| Material (de) | Code Material | A |
| Laufrad | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM | ASTM class 30 | |
| Laufradwerkstoff | Grauguss | |
| Typenschlüssel für Material | A | |
| Pumpengehäuse | ASTM class 35 | |
| Pumpenmantel | EN-GJL-250 | |
| Pumpengehäuse | Grauguss | |
| Pump (de) | Tatsächlicher Laufraddurchmesser | 175 mm |
| Code Ausführung | A | |
| GLRD Code | BQQE | |
| ISO Abnahmekl. | ISO9906:2012 3B | |
| Maximale Förderhöhe | 390 dm | |
| Gleitringdichtung | BQQE | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 2943 1/min | |
| Pumpenausführung | A | |
| Nennförderstrom | 153 m³/h | |
| Nennförderhöhe | 33.2 m | |
| Connect (de) | Code Anschl. Art | F |
| Code für Rohranschluss | F | |
| Grösse Motorflansch | FF300 | |
| Max. Druck bei vorgegebener Temperatur | 16 bar / 120 °C | |
| Maximale Umgebungstemperatur | -20 .. 55 °C | |
| Max. Betriebsdruck | 16 bar | |
| Rohranschluss-Standard | EN 1092-2 | |
| Einbaulänge | 550 mm | |
| Nenndruckstufe | PN 16 | |
| Anschlussgröße | DN 100 | |
| Anschlusstyp | DIN | |
| Control (de) | Frequenzumrichter | ohne |
| Motor (de) | eingebauter Motorschutz | PTC |
| Leistungsfaktor Cos phi | 0.87 | |
| Schutzart (gemäß IEC 34-5) | IP55 | |
| IE-Wirkungsgradklasse | IE4 | |
| Wirkungsgrad | IE4 94% | |
| Wärmeklasse (IEC 85) | F | |
| Netzfrequenz | 50 Hz | |
| Motor - Produktnummer | 93123945 | |
| Motorwirkungsgrad bei halber Last | 92.6-92 % | |
| Motorwirkungsgrad bei 3/4-Last | 93.5-93.3 % | |
| Motorwirkungsgrad bei Vollast | 94 % | |
| Bauart des Motors | WEG | |
| Motorpole | 2 | |
| Bemessungsstrom | 40,9-39,2/23,5 A | |
| Motorbemessungsleistung P2 | 22 kW | |
| Nenn-Drehzahl | 2960 1/min | |
| Bemessungsspannung | 3 x 380-415D/660Y V | |
| Anlaufstrom | 920-1090 % | |
| Medium (de) | Dichte | 998.2 kg/m³ |
| Medientemperaturbereich | -25 .. 120 °C | |
| Medientemp. bei Datenerfassung | 20 °C | |
| Other (de) | Bruttogewicht | 554 kg |
| Herkunftsland | HU | |
| Mindesteffizienzindex MEI ≥ | 0.70 | |
| Nettogewicht | 520 kg | |
| Versandvol. | 1.14 m³ | |
| Zolltarif Nr. | 84137065 |
