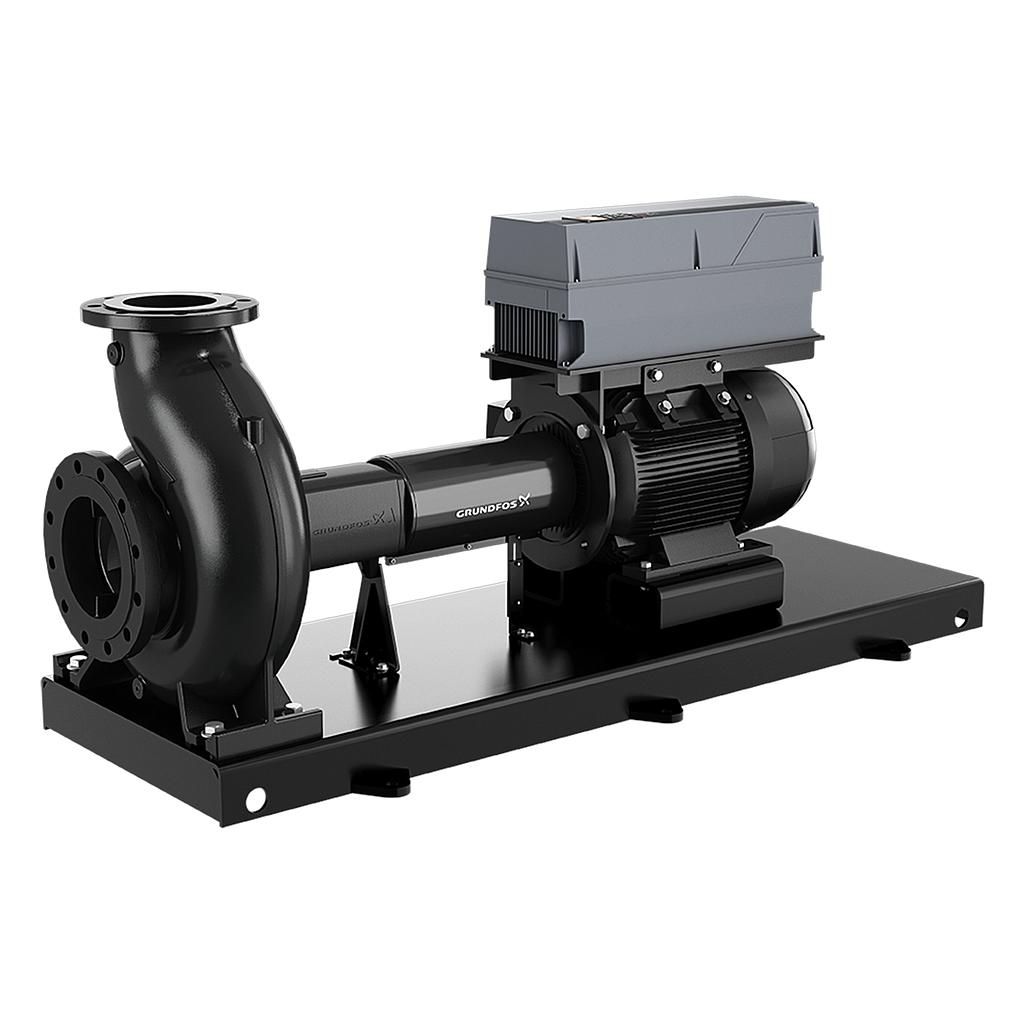

Grundfos NKE 80-315/320 AHA2F2AESBQQEPW3 98253700, 5711492134283 Normpumpen
- Nennförderstrom: 138.2 m³/h
- Nennförderhöhe: 32.38 m
- Max. Betriebsdruck: 16 bar
- IE-Wirkungsgradklasse: IE4
- Motorbemessungsleistung P2: 18.5 kW
- Bemessungsspannung: 3 x 380-420D/660-725Y V
- Netzfrequenz: 50 Hz
Im profluid Shop einfach günstig online kaufen - für größere Bestellungen oder Staffelrabatte kontaktieren sie uns bitte für ein individuelles Angebot.
Das Angebot richtet sich ausschließlich an Gewerbetreibende.
Grundfos NKE 80-315/320 AHA2F2AESBQQEPW3 98253700 Normpumpen
Product code: 98253700
EAN Number: 5711492134283
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733. Die Pumpe ist mit Flanschen PN 16 ausgerüstet. Die Abmessungen entsprechen der EN 1092-2. Die Pumpe verfügt über einen axialen Saugstutzen, einen radialen Druckstutzen und eine horizontale Welle. Die Pumpen sind in Prozessbauweise ausgeführt, so dass die Kupplung, der Lagerträger und das Laufrad ausgebaut werden können, ohne den Motor, das Pumpengehäuse oder Rohrleitungen demontieren zu müssen. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor mit Standfuß ausgerüstet. Die Pumpe und der Motor sind auf einem gemeinsamen Grundrahmen montiert.
| General (de) | EAN-Nummer | 5711492134283 |
| Produktnummer | 98253700 | |
| Material (de) | Code Material | A |
| Elastomere | E | |
| Elastomere GLRD | E | |
| Laufrad | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM | ASTM class 30 | |
| Laufradwerkstoff | Grauguss | |
| Interne Beschichtung des Pumpengehäuses | CED-Beschichtung | |
| Typenschlüssel für Material | A | |
| Pumpengehäuse | ASTM class 35 | |
| Pumpenmantel | EN-GJL-250 | |
| PUMP_SHAFT_MATR_QLTY_ASTM | AISI 304 | |
| Pumpengehäuse | Grauguss | |
| Welle | EN 1.4301 | |
| Welle | Stainless steel | |
| WEAR_RING_MATR_QLTY_EN | CuZn34Mn3AI2Fe1-C | |
| Tragring | Messing | |
| Pump (de) | Tatsächlicher Laufraddurchmesser | 320 mm |
| Lagerbauweise | Standardausführung | |
| Code Ausführung | A2 | |
| GLRD Code | BQQE | |
| ISO Abnahmekl. | ISO9906:2012 3B | |
| Gleitringdichtung | Single | |
| Laufrad-Nenndurchmesser | 315 | |
| Gleitringdichtung | BQQE | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 1470 1/min | |
| Pumpenausführung | A2 | |
| Pumpe mit Motor | Ja | |
| Nennförderstrom | 138.2 m³/h | |
| Nennförderhöhe | 32.38 m | |
| Wellendurchmesser | 32 mm | |
| Connect (de) | Grundrahmen-Konstruktion | EN/ISO |
| Code Anschl. Art | F | |
| Code für Grundrahmen | 7 | |
| Code für Rohranschluss | F | |
| Kupplungstyp | Flexible w/spacer | |
| Verpressen (ja/nein) | N | |
| Max. Betriebsdruck | 16 bar | |
| Rohranschluss-Standard | EN 1092-2 | |
| Nenndruckstufe | PN 16 | |
| Umgebungstemperatur | -10 .. 50 °C | |
| Größe des Saugstutzens | DN 100 | |
| Größe des Druckanschlusses | DN 80 | |
| Anschlusstyp Eintritt | DIN | |
| Anschlusstyp Austritt | DIN | |
| Control (de) | Zulassung für Frequenzumrichter | CE, CULUS, C-TICK |
| Frequenzumrichter | integriert | |
| Drucksensor | nein | |
| Frequenzumrichtertyp | CUE 3X380-500V IP55 RUG 22KW | |
| VFD-Produktnummer | 99616822 | |
| Motor (de) | Lagerisolierung-Typ N-Ende | HYBRID BEARING |
| eingebauter Motorschutz | PTC | |
| Leistungsfaktor Cos phi | 0.81 | |
| Schutzart (gemäß IEC 34-5) | IP55 | |
| IE-Wirkungsgradklasse | IE4 | |
| Wirkungsgrad | IE4 94,2% | |
| Wärmeklasse (IEC 85) | F | |
| Netzfrequenz | 50 Hz | |
| Motor - Produktnummer | 92582379 | |
| Motorwirkungsgrad bei halber Last | 94.6 % | |
| Motorwirkungsgrad bei 3/4-Last | 94.7 % | |
| Motorwirkungsgrad bei Vollast | 94.2 % | |
| Bauart des Motors | INNOMOTICS | |
| Motorpole | 4 | |
| Bemessungsstrom | 36,5-34,0/21,0-19,4 A | |
| Motorbemessungsleistung P2 | 18.5 kW | |
| Nenn-Drehzahl | 1470 1/min | |
| Bemessungsspannung | 3 x 380-420D/660-725Y V | |
| Anlaufstrom | 820 % | |
| Medium (de) | Dichte | 998.2 kg/m³ |
| Medientemperaturbereich | -25 .. 120 °C | |
| Medientemp. bei Datenerfassung | 20 °C | |
| Other (de) | Bruttogewicht | 527 kg |
| Herkunftsland | HU | |
| Sprache auf Pumpen-Typenschild | Brtitisches Englisch | |
| Mindesteffizienzindex MEI ≥ | 0.70 | |
| Nettogewicht | 472 kg | |
| Versandvol. | 1.68 m³ | |
| Zolltarif Nr. | 84137059 |
