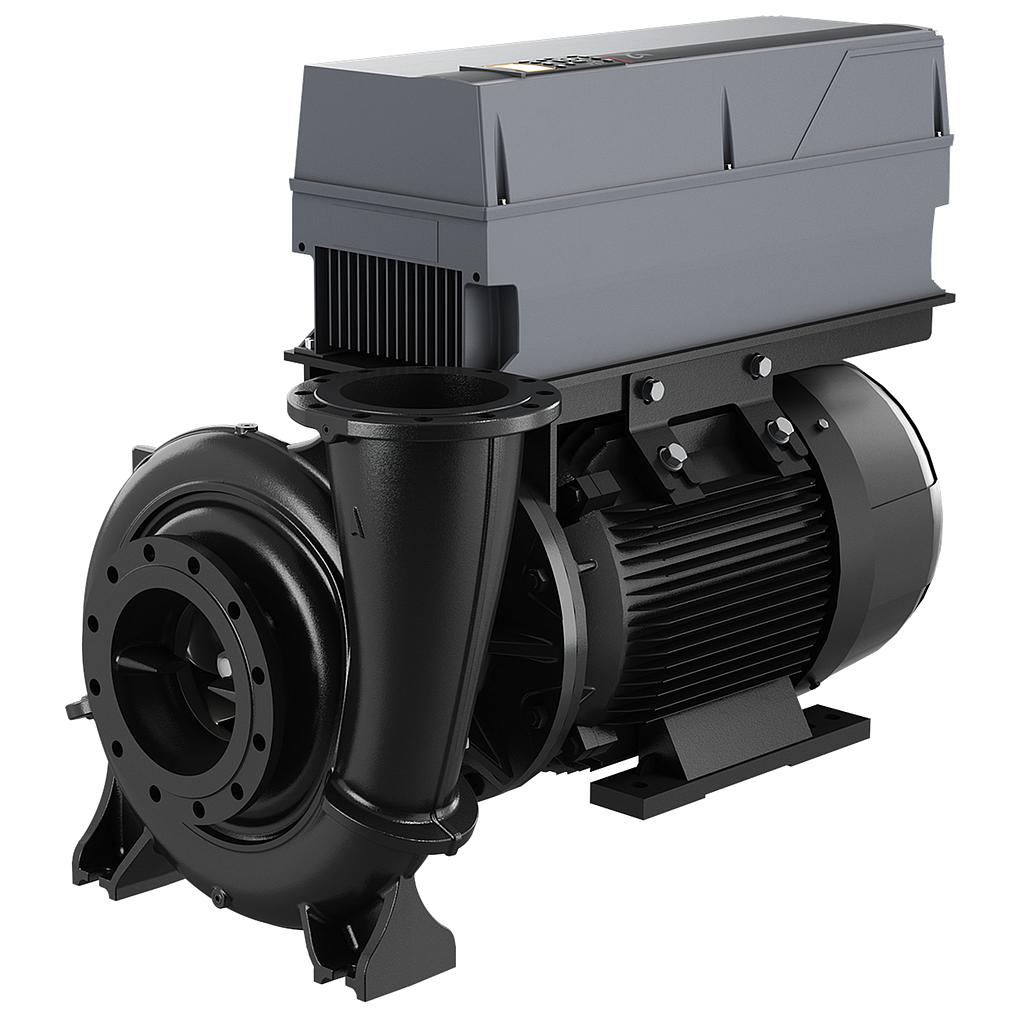

Grundfos NBE 200-400/312 AIAF1AESBQQEUW3 92941800, 5715121895026 Einstufige Blockpumpen
- Nennförderstrom: 478.3 m³/h
- Nennförderhöhe: 30.25 m
- Max. Betriebsdruck: 10 bar
- IE-Wirkungsgradklasse: IE4
- Motorbemessungsleistung P2: 55 kW
- Bemessungsspannung: 3 x 380-420D/660-725Y V
- Netzfrequenz: 50 Hz
In the profluid store simply buy online - for larger orders or scale discounts please contact us for an individual offer.
The offer is exclusively for professionals.
Grundfos NBE 200-400/312 AIAF1AESBQQEUW3 92941800 Einstufige Blockpumpen
Product code: 92941800
EAN Number: 5715121895026
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733 (10 bar). Die Pumpe ist mit Flanschen PN 10 ausgerüstet. Die Abmessungen entsprechen der EN 1092-2. Die Pumpe verfügt über einen axialen Saugstutzen und radialen Druckstuten sowie über eine horizontal angeordnete Welle. Die Prozessbauweise ermöglicht eine Demontage des Motors, der Motorlaterne, der Abdeckung und des Laufrads, ohne dass das Pumpengehäuse von den Rohrleitungen getrennt werden muss. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist direkt mit einem lüftergekühlten Asynchronmotor verbunden.
| General (de) | EAN-Nummer | 5715121895026 |
| Produktnummer | 92941800 | |
| Material (de) | Code Material | A |
| Elastomere | E | |
| Elastomere GLRD | E | |
| Laufrad | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM | ASTM class 30 | |
| Laufradwerkstoff | Grauguss | |
| Interne Beschichtung des Pumpengehäuses | CED-Beschichtung | |
| Typenschlüssel für Material | A | |
| Pumpengehäuse | ASTM class 35 | |
| Pumpenmantel | EN-GJL-250 | |
| PUMP_SHAFT_MATR_QLTY_ASTM | AISI 304 | |
| Pumpengehäuse | Grauguss | |
| Welle | Stainless steel | |
| Welle | EN 1.4301 | |
| WEAR_RING_MATR_QLTY_EN | CuZn34Mn3AI2Fe1-C | |
| Tragring | Messing | |
| Pump (de) | Tatsächlicher Laufraddurchmesser | 312 mm |
| Lagerbauweise | Standardausführung | |
| Code Ausführung | A | |
| GLRD Code | BQQE | |
| ISO Abnahmekl. | ISO9906:2012 3B | |
| Laufrad-Nenndurchmesser | 400 | |
| Gleitringdichtung | BQQE | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 1486 1/min | |
| Pumpenausführung | A | |
| Nennförderstrom | 478.3 m³/h | |
| Nennförderhöhe | 30.25 m | |
| Wellendurchmesser | 48 mm | |
| GLRD Anordnung | Einfache Gleitringdichtung | |
| Connect (de) | Lagerschmierung | Grease |
| Code Anschl. Art | F1 | |
| Code für Rohranschluss | F1 | |
| Max. Betriebsdruck | 10 bar | |
| Rohranschluss-Standard | EN 1092-2 | |
| Nenndruckstufe | PN 10 | |
| Pumpengehäuse mit Standfuß | ja | |
| Umgebungstemperatur | -10 .. 50 °C | |
| Größe des Saugstutzens | DN 250 | |
| Größe des Druckanschlusses | DN 200 | |
| Stützblock (ja/nein) | N | |
| Control (de) | Zulassung für Frequenzumrichter | CE, CULUS, C-TICK |
| Frequenzumrichter | integriert | |
| Drucksensor | nein | |
| Frequenzumrichtertyp | CUE 3X380-500V IP55 RUG 55KW | |
| VFD-Produktnummer | 99616826 | |
| Motor (de) | Lagerisolierung-Typ N-Ende | COATED RING |
| eingebauter Motorschutz | PTC | |
| Leistungsfaktor Cos phi | 0.86 | |
| Schutzart (gemäß IEC 34-5) | IP55 | |
| IE-Wirkungsgradklasse | IE4 | |
| Wirkungsgrad | IE4 95,7% | |
| Wärmeklasse (IEC 85) | F | |
| Netzfrequenz | 50 Hz | |
| Motor - Produktnummer | 92691612 | |
| Motorwirkungsgrad bei halber Last | 95.4 % | |
| Motorwirkungsgrad bei 3/4-Last | 95.8 % | |
| Motorwirkungsgrad bei Vollast | 95.7 % | |
| Befestigung nach IEC 34-7 | IM B35 | |
| Motorpole | 4 | |
| Bemessungsstrom | 96.0/56.0 A | |
| Motorbemessungsleistung P2 | 55 kW | |
| Nenn-Drehzahl | 1486 1/min | |
| Bemessungsspannung | 3 x 380-420D/660-725Y V | |
| Anlaufstrom | 820 % | |
| Medium (de) | Dichte | 998.2 kg/m³ |
| Medientemperaturbereich | -25 .. 120 °C | |
| Medientemp. bei Datenerfassung | 20 °C | |
| Other (de) | Bruttogewicht | 1050 kg |
| Herkunftsland | HU | |
| Sprache auf Pumpen-Typenschild | Brtitisches Englisch | |
| Mindesteffizienzindex MEI ≥ | 0.58 | |
| Nettogewicht | 952 kg | |
| Versandvol. | 2.59 m³ | |
| Zolltarif Nr. | 84137051 |
