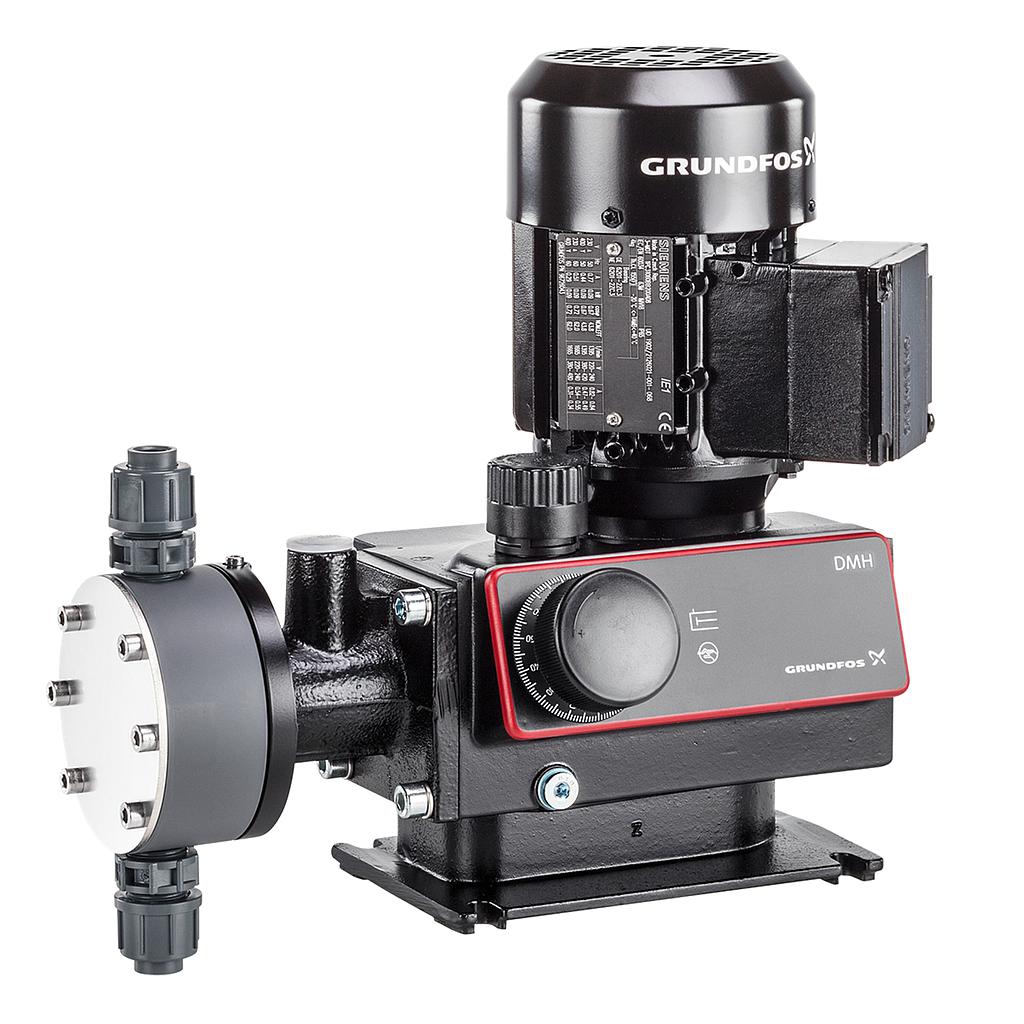

Grundfos DMH 13-10 B-PVC/V/C-X-E1U2U2XEMAG 99587783, 5713831498407 Pompes doseuses mécaniques
- Débit maxi:
- Débit mini:
- Pression maximale de service:
- Marche de réglage effective:
- Précision de la répétabilité:
- Variante de commande:
- Tête de dosage:
- Joint:
Acheter en ligne à un prix avantageux dans la boutique profluid - pour les commandes volumineuses ou les remises échelonnées, veuillez nous contacter pour obtenir une offre personnalisée.
L'offre s'adresse exclusivement aux entreprises.
Grundfos DMH 13-10 B-PVC/V/C-X-E1U2U2XEMAG 99587783 Pompes doseuses mécaniques
Product code: 99587783
EAN Number: 5713831498407
La pompe DMH est une pompe doseuse électromécanique à membrane hydraulique.
La membrane est couplée hydrauliquement à un moteur à courant alternatif à haut rendement par l'intermédiaire d'un système précis d'engrenage et de clapet central. La capacité de dosage est réglée en faisant varier la longueur de course au moyen du bouton de réglage dans un ratio de 1 à 10.
La gamme est très polyvalente, elle couvre une large plage de débit et offre de multiples tailles de têtes de dosage, matériaux et accessoires. Les clients du monde entier bénéficie depuis des années d'un fonctionnement irréprochable de leurs pompes DMH.
La gamme Grundfos DMH est extrêmement robuste pour les applications nécessitant une capacité de dosage fiable, comme dans le domaine des process industriels.
La partie hydraulique est composée des éléments suivants :
|
Autres caractéristiques :
|
Ne s'applique qu'aux pompes avec : Certification ATEX
La pompe doseuse DMH 25x est certifiée conforme à la directive ATEX RL 94/9/CE pour les alimentations non électriques.
Les versions moteur EEx_e et EEx_de définies par Grundfos sont certifiées par les fabricants selon les directives ATEX pour les alimentations électriques. La plaque signalétique du moteur est étiquetée conformément à la directive ATEX.
Les pompes DMH certifiées ATEX sont disponibles dans une variété de configurations - certaines peuvent être utilisées pour le dosage de liquides inflammables.
Caractéristiques électroniques :
S'applique uniquement aux pompes avec variante de commande : AR
Electronique du microprocesseur Etron Profi, directement fixé au moteur :
|
Ne s'applique qu'aux pompes avec variante de commande : D3 ; D6
|
| General (fr) | Numéro EAN | 5713831498407 |
| Code article | 99587783 | |
| Material (fr) | DOSING_HD_MATR_QLT_OTH_PUMP1 | PVC |
| Tête de dosage, pompe 1 | Plastique | |
| Corps de pompe | Aluminium | |
| VLV_BALL_MAT_QLT_INL_OTH | Al2O3 | |
| VLV_GASKET_MAT_INL | Caoutchouc | |
| VLV_SEAT_MAT_QLT_INL_OTH | FKM | |
| Bille de soupape | Céramique | |
| Joint de soupape | FKM | |
| Siège de robinet | Caoutchouc | |
| Pump (fr) | Certifications | CE,EAC,CNROHSEX |
| Viscosité max. | 300 mPas | |
| Débit nominal à 50 Hz | 13 l/h | |
| Type de clapet anti-retour, pompe d’entrée 1 | Standard | |
| Type de clapet anti-retour, pompe de sortie 1 | Standard | |
| Nombre de têtes de dosage | 1 | |
| Connect (fr) | Pression de service max. à 50 Hz | 10 bar |
| Pression d’entrée maximale admissible | 8 bar | |
| Taille raccordement d’entrée | 4/6, 6/9, 6/12, 9/12 | |
| Taille raccordement de sortie | 4/6, 6/9, 6/12, 9/12 | |
| Type raccordement d’entrée | Kit de connexion | |
| Type raccordement de sortie | Kit de connexion | |
| Control (fr) | Convertisseur de fréquence | Non préparé pour la VFD |
| Type de connecteur | No plug | |
| Type de variante de régulation | Standard | |
| Motor (fr) | Câble inclus (Oui/Non) | N |
| Indice de protection (IEC 34-5) | IP65 | |
| Fréquence d'alimentation | 50 Hz | |
| Fréquence max. | 50 Hz | |
| Puissance absorbée P1 | 0.09 kW | |
| Prise de courant | Aucune prise | |
| Tension nominale | 3 x 230/400 V | |
| Medium (fr) | Densité | 998.2 kg/m³ |
| Plage température liquide | 0 .. 40 °C | |
| Température liquide sélectionnée | 20 °C | |
| Other (fr) | Détection de fuites dans la membrane | N |
| Poids brut | 23.3 kg | |
| Pays d'origine | ||
| Poids net | 12 kg | |
| Volume d'expédition | 0.156 m³ | |
| Code douanier | 84135040 |
