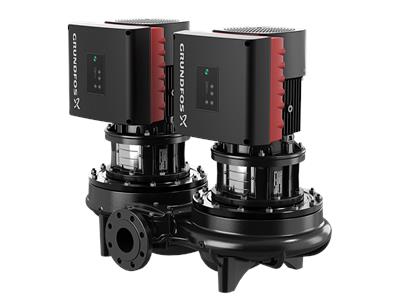

Grundfos TPED 80-250/2 A-F-A-BQQE-MDB Pompes en ligne monocellulaires 99114619
Débit nominal : 78 m³/h | Hauteur de chute nominale : 22.1 m | Température ambiante : -20 ... 50 °C | Pression de service max. Pression de service max. : 16 bar | Courant nominal : 14.1-11.2 A
Acheter en ligne à un prix avantageux dans la boutique profluid - pour les commandes volumineuses ou les remises échelonnées, veuillez nous contacter pour obtenir une offre personnalisée.
L'offre s'adresse exclusivement aux entreprises.
Grundfos 99114619 Pompes monocellulaires en ligne avec moteur MGE à vitesse variable TPED 80-250/2 A-F-A-BQQE-MDB
Référence du produit : 99114619.
Numéro EAN : 5712607032654
Pompe double monocellulaire avec corps de pompe à volute en ligne. Les tubulures d'aspiration et de refoulement ont le même diamètre. La pompe et le moteur sont directement reliés entre eux. La pompe double dispose de deux têtes de pompe disposées en parallèle. Les pompes sont conçues selon le principe top pull out, ce qui signifie que la tête de pompe (moteur, pièce de tête et roue) peut être facilement retirée pour l'entretien ou la maintenance, tandis que le corps de pompe reste dans la tuyauterie. Chaque tête de pompe est équipée d'une garniture à soufflet en caoutchouc non équilibrée. La garniture mécanique est conforme à la norme EN 12756. Raccordement à la tuyauterie par brides DIN PN 16 conformément aux normes EN 1092-2 et ISO 7005-2. Chaque tête de pompe est équipée d'un moteur synchrone à aimant permanent, refroidi par ventilateur, de même taille et de même puissance. Le rendement du moteur correspond à la classe d'efficacité énergétique IE5 selon la norme IEC 60034-30-2.
Accessoires
Pas de kit d'installation |
Tech. Détails
| Informations sur le produit | ||
| Informations sur le produit. | Type | Pompes monocellulaires en ligne |
| Référence du produit |
99114619 | |
| Désignation du produit |
TPED 80-250/2 A-F-A-BQQE-MDB | |
| Numéro EAN |
99114619 | |
| Données électriques |
Type de moteur | 132SF |
| Classe d'efficacité IE | IE5 | |
| Puissance nominale du moteur P2 | 7.5 kW | |
| fréquence du réseau | 50 Hz | |
| Tension assignée | 3 x 380-500 V | |
| Courant assigné | 14.1-11.2 A | |
| Courant de démarrage | K.A. | |
| Facteur de puissance Cos phi | 0.93-0.89 | |
| Vitesse nominale | 360-4000 1/min | |
| Efficacité | 92.5% | |
| Rendement du moteur à pleine charge | 92.5 % | |
| Rendement du moteur à 3/4 de la charge | K.A. | |
| Rendement du moteur à mi-charge | K.A. | |
| Motorpole | 2 | |
| Degré de protection (selon IEC 34-5) | IP55 | |
| Classement thermique (IEC 85) | F | |
| protection moteur incorporée | ELEC | |
| Installation |
Température ambiante | -20 ... 50 °C |
| Max. Pression de service | 16 bar | |
| Température max. Pression à température donnée | 16 bar / 120 °C | |
| Type de connexion | DIN | |
| Taille de raccordement | DN 80 | |
| Pression nominale | PN 16 | |
| Longueur de port à port | 440 mm | |
| Taille de la bride du moteur | FF265 | |
| Code Type de connexion | F | |
| Données techniques |
Régime de la pompe sur lequel sont basées les données de la pompe | 2910 1/min |
| Courant nominal | 78 m³/h | |
| Hauteur nominale de refoulement | 22.1 m | |
| Hauteur maximale de refoulement | 250 dm | |
| Diamètre réel de la roue | 145 mm | |
| code GLRD | BQQE | |
| ISO Diminution. | ISO9906:2012 3B2 | |
| Exécution du code | A | |
| Moyen de transport | Plage de température du fluide | -25 ... 120 °C |
| Température du fluide pendant le fonctionnement | 20 °C | |
| Matériaux | Corps de pompe | Fusion grise |
| Carter de pompe | EN-GJL-250 | |
| Matériau de la roue | Fusion grise | |
| Roue à aubes | EN-GJL-200 | |
| Matériau de la roue selon ASTM | ASTM classe 30 | |
| Code matériel | A | |
| Type de commande | Numéro de produit VFD | K.A. |
| Convertisseur de fréquence | intégré | |
| Type de convertisseur de fréquence | K.A. | |
| Approbation pour les convertisseurs de fréquence | K.A. | |
| Autres | Indice d'efficacité minimale IEM ≥ | 0.68 |
| Poids net | 208 kg | |
| Poids brut | 249 kg | |
| Volume d'expédition | 1.14 m³ | |
| Conf. Fichier n° | 99100552 | |
| Pays d'origine | HU | |
| Tarif douanier n° | 84137065 | |
| Panneau de commande | HMI 200 - Standard | |
| Module de fonction | FM 300 - Module fonctionnel Advanced | |
| N° VVS danois | K.A. | |
| LVI no Finlandais | K.A. | |
| Norvégien NRF n° | K.A. | |
| N° RSK suédois | K.A. | |
