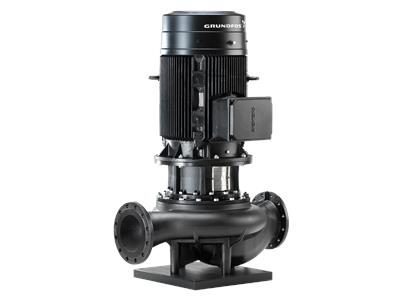

Grundfos TP 100-370/4 A3-F-Y-DQQE-PX3 Pompes en ligne monocellulaires 99087388
Débit nominal : 164 m³/h | Tête nominale : 29.3 m | Température ambiante : -20 ... 55 °C | Pression de service max. Pression de service : 25 bar | Courant nominal : 61/35 A
Acheter en ligne à un prix avantageux dans la boutique profluid - pour les commandes volumineuses ou les remises échelonnées, veuillez nous contacter pour obtenir une offre personnalisée.
L'offre s'adresse exclusivement aux entreprises.
Grundfos 99087388 Pompes monocellulaires en ligne avec moteur MGE à vitesse variable TP 100-370/4 A3-F-Y-DQQE-PX3
Référence du produit : 99087388.
Numéro EAN : 5712606524105
Pompe à spirale monocellulaire avec des tubulures d'aspiration et de refoulement opposées en construction en ligne. Les tubulures d'aspiration et de refoulement ont le même diamètre. Les pompes sont conçues selon le principe top-pull-out, c'est-à-dire que la tête de la pompe (moteur, pièce de tête et roue) peut être facilement retirée pour l'entretien ou la maintenance, tandis que le corps de la pompe reste dans la tuyauterie. La pompe est équipée d'un joint torique d'étanchéité équilibré. La garniture mécanique est conforme à la norme EN 12756. Raccordement à la tuyauterie par brides DIN PN 25 selon EN 1092-2 et ISO 7005-2. La pompe est équipée d'un moteur asynchrone refroidi par ventilateur.
Accessoires
Pas de kit d'installation |
Tech. Détails
| Informations sur le produit | ||
| Information produit | Type | Pompes monocellulaires en ligne |
| Numéro de produit |
99087388 | |
| Désignation du produit |
TP 100-370/4 A3-F-Y-DQQE-PX3 | |
| Numéro EAN |
99087388 | |
| Données électriques |
Type de moteur | SIEMENS |
| Classe de rendement IE | IE3 | |
| Puissance nominale du moteur P2 | 18.5 kW | |
| fréquence du réseau | 50 Hz | |
| Tension assignée | 3 x 220-240D/380-420Y V | |
| Courant assigné | 61/35 A | |
| Courant de démarrage | 720-720 % | |
| Facteur de puissance Cos phi | 0.82 | |
| Vitesse nominale | 1470 1/min | |
| Rapport énergétique | IE3 92,6% | |
| Rendement du moteur à pleine charge | 92.6-92.6 % | |
| Rendement du moteur à 3/4 de charge | 93.1-93.1 % | |
| Rendement du moteur à mi-charge | 92.9-92.9 % | |
| Motorpole | 4 | |
| Degré de protection (selon IEC 34-5) | IP55 | |
| Classement thermique (IEC 85) | F | |
| protection moteur intégrée | PTC | |
| Installation |
Température ambiante | -20 ... 55 °C |
| Max. Pression de service | 25 bar | |
| Température max. Pression à température donnée | 25 bar / 120 °C | |
| Type de connexion | DIN | |
| Taille du raccord | DN 100 | |
| Niveau de pression nominale | PN 25 | |
| Longueur de port à port | 670 mm | |
| Taille de la bride du moteur | FF300 | |
| Code type de connexion | F | |
| Données techniques |
Régime de la pompe sur lequel sont basées les données de la pompe | 1465 1/min |
| Courant nominal | 164 m³/h | |
| Hauteur nominale du convoyeur | 29.3 m | |
| Hauteur de refoulement maximale | 370 dm | |
| Diamètre réel de la roue | 320 mm | |
| code GLRD | DQQE | |
| ISO Diminution. | ISO9906:2012 3B | |
| Exécution du code | A3 | |
| Moyen de transport | Plage de température du fluide | -40 ... 120 °C |
| Température du fluide pendant le fonctionnement | 20 °C | |
| Matériaux | Corps de pompe | Fonte ductile |
| Carter de pompe | EN-GJS-400-18-LT | |
| Matériau de la roue | Bronze | |
| Roue | CuSn10-C | |
| Matériau de la roue selon ASTM | K.A. | |
| Matériel de code | Y | |
| Type de commande | Référence produit VFD | K.A. |
| Convertisseur de fréquence | sans | |
| Type de convertisseur de fréquence | K.A. | |
| Approbation pour les convertisseurs de fréquence | K.A. | |
| Autres | Indice d'efficacité minimale MEI ≥ | 0.69 |
| Poids net | 341 kg | |
| Poids brut | 401 kg | |
| Volume d'expédition | 0.94 m³ | |
| Conf. Fichier n° | K.A. | |
| Pays d'origine | HU | |
| Numéro de tarif | 84137051 | |
| Panneau de commande | K.A. | |
| Module fonctionnel | K.A. | |
| Danois VVS n° | K.A. | |
| LVI no Finlandais | K.A. | |
| Norvégien NRF no | K.A. | |
| Suédoise RSK n° | K.A. | |
