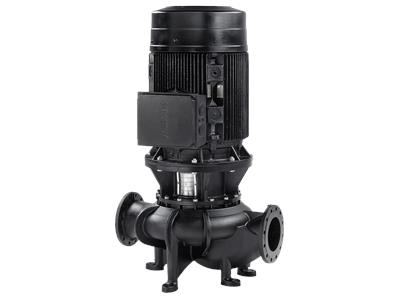

Grundfos TP 200-200/4 A3-F-O-DQQE-QX3 Pompes en ligne monocellulaires 98736519
Débit nominal : 437 m³/h | Hauteur manométrique nominale : 14 m | Température ambiante : -20 ... 55 °C | Débit nominal : 53/31 A Pression de service max. : 25 bar | Courant nominal : 41/24 A
Acheter en ligne à un prix avantageux dans la boutique profluid - pour les commandes volumineuses ou les remises échelonnées, veuillez nous contacter pour obtenir une offre personnalisée.
L'offre s'adresse exclusivement aux entreprises.
Grundfos 98736519 Pompes en ligne monocellulaires avec moteur MGE à vitesse variable TP 200-200/4 A3-F-O-DQQE-QX3
Numéro de produit : 98736519
Numéro EAN : 5712600706125
Pompe à spirale monocellulaire avec des tubulures d'aspiration et de refoulement opposées en construction en ligne. Les tubulures d'aspiration et de refoulement ont le même diamètre. Les pompes sont conçues selon le principe top-pull-out, c'est-à-dire que la tête de la pompe (moteur, pièce de tête et roue) peut être facilement retirée pour l'entretien ou la maintenance, tandis que le corps de la pompe reste dans la tuyauterie. La pompe est équipée d'un joint torique d'étanchéité équilibré. La garniture mécanique est conforme à la norme EN 12756. Raccordement à la tuyauterie par brides DIN PN 25 selon EN 1092-2 et ISO 7005-2. La pompe est équipée d'un moteur asynchrone refroidi par ventilateur.
Accessoires
Pas de kit d'installation |
Tech. Détails
| Informations sur le produit | ||
| Informations sur le produit. | Type | Pompes monocellulaires en ligne |
| Numéro de produit |
98736519 | |
| Désignation du produit |
TP 200-200/4 A3-F-O-DQQE-QX3 | |
| Numéro EAN |
98736519 | |
| Données électriques |
Type de moteur | SIEMENS |
| Classe d'efficacité IE | IE3 | |
| Puissance nominale du moteur P2 | 22 kW | |
| fréquence du réseau | 50 Hz | |
| Tension assignée | 3 x 380-420D/660-725Y V | |
| Courant assigné | 41/24 A | |
| Courant de démarrage | 680-680 % | |
| Facteur de puissance Cos phi | 0.83 | |
| Vitesse nominale | 1470 1/min | |
| Efficacité | IE3 93% | |
| Rendement du moteur à pleine charge | 93-93 % | |
| Rendement du moteur à 3/4 de charge | 93.6-93.6 % | |
| Rendement du moteur à mi-charge | 93.6-93.6 % | |
| Motorpole | 4 | |
| Degré de protection (selon IEC 34-5) | IP55 | |
| Classement thermique (IEC 85) | F | |
| protection moteur intégrée | PTC | |
| Installation |
Température ambiante | -20 ... 55 °C |
| Max. Pression de service | 25 bar | |
| Température max. Pression à température donnée | 25 bar / 120 °C | |
| Type de connexion | DIN | |
| Taille de raccordement | DN 200 | |
| Niveau de pression nominale | PN 25 | |
| Longueur de port à port | 900 mm | |
| Taille de la bride du moteur | FF300 | |
| Code type de connexion | F | |
| Données techniques |
Régime de la pompe sur lequel sont basées les données de la pompe | 1470 1/min |
| Courant nominal | 437 m³/h | |
| Hauteur nominale du convoyeur | 14 m | |
| Hauteur de refoulement maximale | 200 dm | |
| Diamètre réel de la roue | 248 mm | |
| code GLRD | DQQE | |
| ISO Diminution. | ISO9906:2012 3B | |
| Exécution du code | A3 | |
| Moyen de transport | Plage de température du fluide | -40 ... 120 °C |
| Température du média pendant le fonctionnement | 20 °C | |
| Matériaux | Carter de pompe | Fonte ductile |
| Carter de pompe | EN-GJS-400-18-LT | |
| Matériau de la roue | Fonte grise | |
| Roue | EN-GJL-200 | |
| Matériau de la roue selon ASTM | ASTM classe 30 | |
| Matériau du code | O | |
| Type de commande | Numéro de produit VFD | K.A. |
| Convertisseur de fréquence | sans | |
| Type de convertisseur de fréquence | K.A. | |
| Approbation pour les convertisseurs de fréquence | K.A. | |
| Autres | Indice d'efficacité minimale MEI ≥ | 0.70 |
| Poids net | 456 kg | |
| Poids brut | 495 kg | |
| Volume d'expédition | 1.17 m³ | |
| Conf. Fichier n° | K.A. | |
| Pays d'origine | HU | |
| Numéro de tarif | 84137051 | |
| Panneau de commande | K.A. | |
| Module de fonction | K.A. | |
| N° VVS danois | 381739200 | |
| LVI no Finlandais | K.A. | |
| Norvégienne NRF n° | K.A. | |
| N° RSK suédois | K.A. | |
