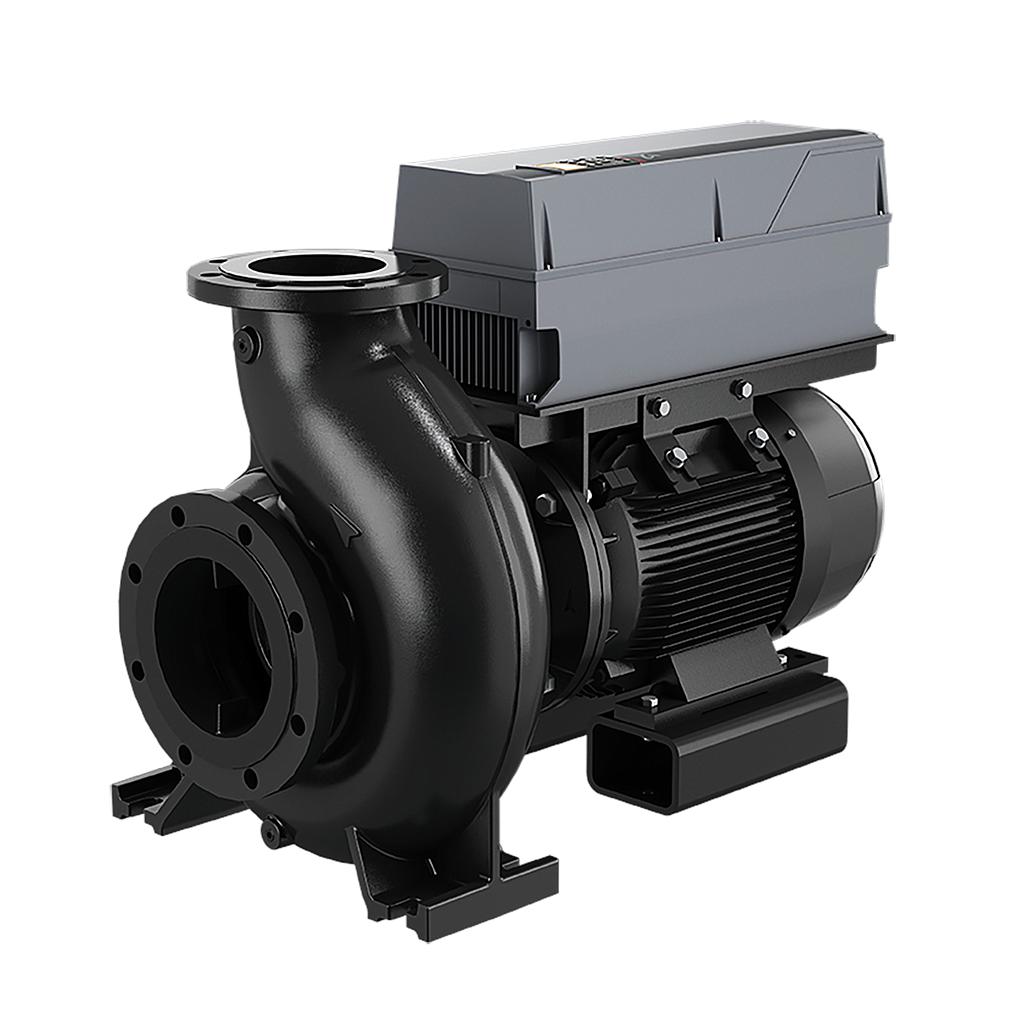

Grundfos NBE 150-250/230 BASF1AESBQQEPW3 Pompes monobloc monocellulaires 99105340
Débit nominal : 339.7 m³/h | Hauteur nominale : 12.44 m | Pression de service max. : 10 bar | Plage de température du fluide : -25 ... 120 °C Pression de service max. : 10 bar | Plage de température du fluide : -25 ... 120 °C | Diamètre de l'arbre : 42 mm
Acheter en ligne à un prix avantageux dans la boutique profluid - pour les commandes volumineuses ou les remises échelonnées, veuillez nous contacter pour obtenir une offre personnalisée.
L'offre s'adresse exclusivement aux entreprises.
Grundfos NBE 150-250/230 BHASF1AESBQQEPW3 99105340 Einstufige Blockpumpen
Product code: 99105340
EAN Number: 5712606853311
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733 (10 bar). Die Pumpe ist mit Flanschen PN 10 ausgerüstet. Die Abmessungen entsprechen der EN 1092-2. Die Pumpe verfügt über einen axialen Saugstutzen und radialen Druckstuten sowie über eine horizontal angeordnete Welle. Die Prozessbauweise ermöglicht eine Demontage des Motors, der Motorlaterne, der Abdeckung und des Laufrads, ohne dass das Pumpengehäuse von den Rohrleitungen getrennt werden muss. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist direkt mit einem lüftergekühlten Asynchronmotor verbunden.
| General (de) | EAN-Nummer | 5712606853311 |
| Produktnummer | 99105340 | |
| Material (de) | Code Material | A |
| Elastomere | E | |
| Elastomere GLRD | E | |
| Laufrad | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM | ASTM class 30 | |
| Laufradwerkstoff | Grauguss | |
| Interne Beschichtung des Pumpengehäuses | CED-Beschichtung | |
| Typenschlüssel für Material | A | |
| Pumpengehäuse | ASTM class 35 | |
| Pumpenmantel | EN-GJL-250 | |
| PUMP_SHAFT_MATR_QLTY_ASTM | AISI 304 | |
| Pumpengehäuse | Grauguss | |
| Welle | Stainless steel | |
| Welle | EN 1.4301 | |
| WEAR_RING_MATR_QLTY_EN | CuZn34Mn3AI2Fe1-C | |
| Tragring | Messing | |
| Pump (de) | Tatsächlicher Laufraddurchmesser | 230 mm |
| Lagerbauweise | Standardausführung | |
| Code Ausführung | AS | |
| GLRD Code | BQQE | |
| ISO Abnahmekl. | ISO9906:2012 3B | |
| Laufrad-Nenndurchmesser | 250 | |
| Gleitringdichtung | BQQE | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 1470 1/min | |
| Pumpenausführung | AS | |
| Nennförderstrom | 339.7 m³/h | |
| Nennförderhöhe | 12.44 m | |
| Wellendurchmesser | 42 mm | |
| GLRD Anordnung | Einfache Gleitringdichtung | |
| Connect (de) | Lagerschmierung | Grease |
| Code Anschl. Art | F1 | |
| Code für Rohranschluss | F1 | |
| Max. Betriebsdruck | 10 bar | |
| Rohranschluss-Standard | EN 1092-2 | |
| Nenndruckstufe | PN 10 | |
| Pumpengehäuse mit Standfuß | ja | |
| Umgebungstemperatur | -10 .. 50 °C | |
| Größe des Saugstutzens | DN 200 | |
| Größe des Druckanschlusses | DN 150 | |
| Stützblock (ja/nein) | Y | |
| Control (de) | Zulassung für Frequenzumrichter | CE, CULUS, C-TICK |
| Frequenzumrichter | integriert | |
| Drucksensor | nein | |
| Frequenzumrichtertyp | CUE 3X380-500V IP55 RUG 22KW | |
| VFD-Produktnummer | 99616822 | |
| Motor (de) | Lagerisolierung-Typ N-Ende | HYBRID BEARING |
| eingebauter Motorschutz | PTC | |
| Leistungsfaktor Cos phi | 0.81 | |
| Schutzart (gemäß IEC 34-5) | IP55 | |
| IE-Wirkungsgradklasse | IE4 | |
| Wirkungsgrad | IE4 94,2% | |
| Wärmeklasse (IEC 85) | F | |
| Netzfrequenz | 50 Hz | |
| Motor - Produktnummer | 92582379 | |
| Motorwirkungsgrad bei halber Last | 94.6 % | |
| Motorwirkungsgrad bei 3/4-Last | 94.7 % | |
| Motorwirkungsgrad bei Vollast | 94.2 % | |
| Befestigung nach IEC 34-7 | IM B35 | |
| Motorpole | 4 | |
| Bemessungsstrom | 36,5-34,0/21,0-19,4 A | |
| Motorbemessungsleistung P2 | 18.5 kW | |
| Nenn-Drehzahl | 1470 1/min | |
| Bemessungsspannung | 3 x 380-420D/660-725Y V | |
| Anlaufstrom | 820 % | |
| Medium (de) | Dichte | 998.2 kg/m³ |
| Medientemperaturbereich | -25 .. 120 °C | |
| Medientemp. bei Datenerfassung | 20 °C | |
| Other (de) | Bruttogewicht | 496 kg |
| Herkunftsland | HU | |
| Sprache auf Pumpen-Typenschild | Brtitisches Englisch | |
| Mindesteffizienzindex MEI ≥ | 0.68 | |
| Nettogewicht | 415 kg | |
| Versandvol. | 1.6 m³ | |
| Zolltarif Nr. | 84137051 |
