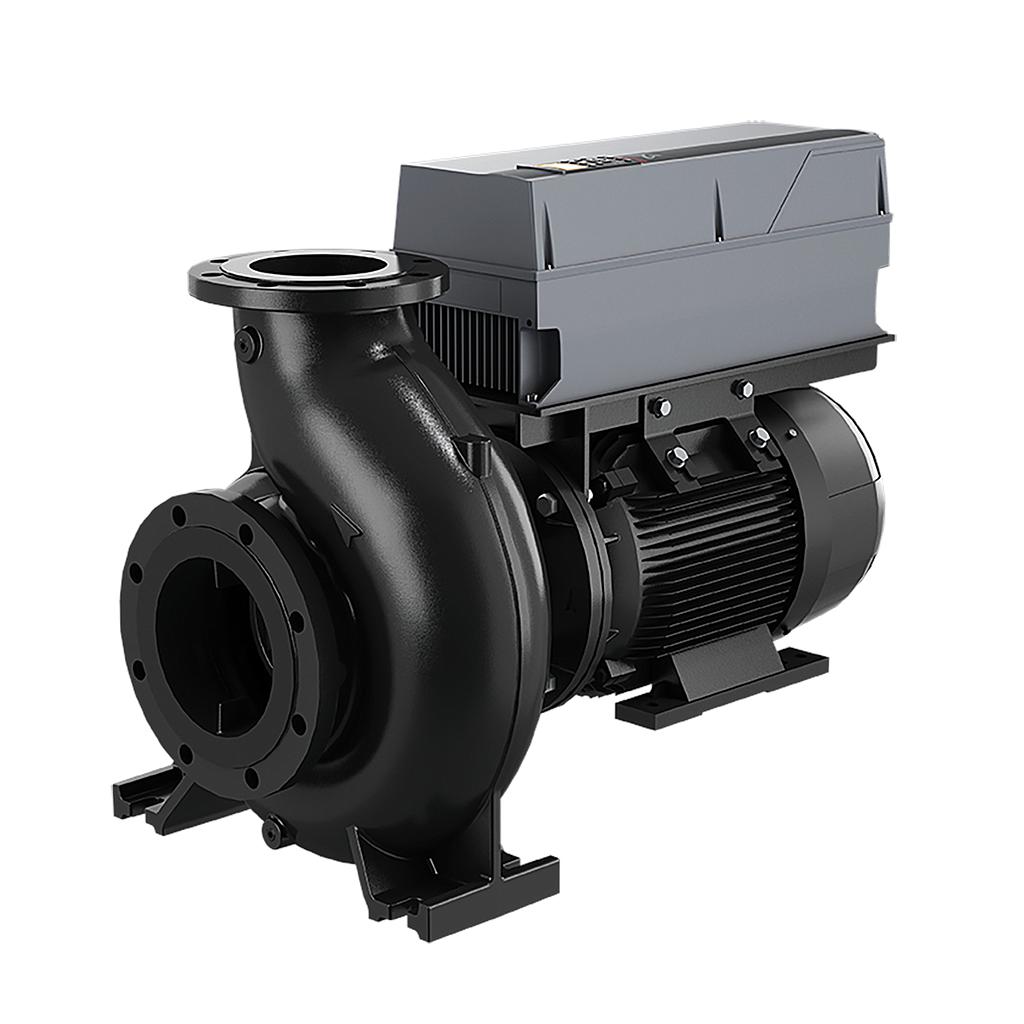

Grundfos NBE 150-250/230 BHAF1AESBAQEPW3 98760243, 5712600992283 Pompes monocellulaires monobloc à aspiration axiale
- Débit nominal: 339.7 m³/h
- Hmt nom.: 12.44 m
- Pression maximale de service: 10 bar
- Classe de rendement IE: IE4
- Puissance nominale - P2: 18.5 kW
- Tension nominale: 3 x 380-420D/660-725Y V
- Fréquence d'alimentation: 50 Hz
Acheter en ligne à un prix avantageux dans la boutique profluid - pour les commandes volumineuses ou les remises échelonnées, veuillez nous contacter pour obtenir une offre personnalisée.
L'offre s'adresse exclusivement aux entreprises.
Grundfos NBE 150-250/230 BHAF1AESBAQEPW3 98760243 Pompes monocellulaires monobloc à aspiration axiale
Product code: 98760243
EAN Number: 5712600992283
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733 (10 bar). Die Pumpe ist mit Flanschen PN 10 ausgerüstet. Die Abmessungen entsprechen der EN 1092-2. Die Pumpe verfügt über einen axialen Saugstutzen und radialen Druckstuten sowie über eine horizontal angeordnete Welle. Die Prozessbauweise ermöglicht eine Demontage des Motors, der Motorlaterne, der Abdeckung und des Laufrads, ohne dass das Pumpengehäuse von den Rohrleitungen getrennt werden muss. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist direkt mit einem lüftergekühlten Asynchronmotor verbunden.
| General (fr) | Numéro EAN | 5712600992283 |
| Code article | 98760243 | |
| Material (fr) | Code Material | A |
| Code pour élastomère | E | |
| Code caoutchouc | E | |
| Roue | EN-GJL-200 | |
| Roue | ASTM class 30 | |
| Roue | Fonte | |
| Revêtement interne du corps de pompe | CED | |
| Code matériau | A | |
| PH_MATR_QUALITY_ASTM | ASTM class 35 | |
| Corps de pompe | EN-GJL-250 | |
| PUMP_SHAFT_MATR_QLTY_ASTM | AISI 304 | |
| Corps de pompe | Fonte | |
| Arbre | EN 1.4301 | |
| Arbre | Stainless steel | |
| WEAR_RING_MATR_QLTY_EN | CuZn34Mn3AI2Fe1-C | |
| Bague d’usure | Laiton | |
| Pump (fr) | Diamètre réelle de la roue mobile | 230 mm |
| Conception des paliers | Standard | |
| Version pompe | A | |
| Code de la garniture mécanique | BAQE | |
| Tolérance courbe | ISO9906:2012 3B | |
| Diamètre nominal de la roue | 250 | |
| Garniture mécanique primaire | BAQE | |
| Vitesse de rotation pour les données de la pompe | 1470 1/min | |
| Version de pompe | A | |
| Débit nominal | 339.7 m³/h | |
| Hmt nom. | 12.44 m | |
| Diamètre arbre | 42 mm | |
| Système de garniture mécanique | Simple | |
| Connect (fr) | Lubrification des roulements | Graisse |
| Code raccord | F1 | |
| Code raccordement | F1 | |
| Pression maximale de service | 10 bar | |
| Norme raccordement tuyaux | EN 1092-2 | |
| Pression nominale pour le raccordement | PN 10 | |
| Corps de pompe avec pieds (oui/non) | Oui | |
| Plage température ambiante | -10 .. 50 °C | |
| Taille raccordement d’entrée | DN 200 | |
| Taille raccordement de sortie | DN 150 | |
| Bloc de soutien (oui/non) | N | |
| Control (fr) | Appr. pour VFD | CE, CULUS, C-TICK |
| Convertisseur de fréquence | Intégré | |
| Capteur de pression | N | |
| Type de convertisseur de fréquence | CUE 3X380-500V IP55 RUG 22KW | |
| Code article VFD | 99616822 | |
| Motor (fr) | Isolation du roulement type N-end | HYBRID BEARING |
| Protection moteur intégrée | PTC | |
| Cos phi - facteur de puissance | 0.81 | |
| Indice de protection (IEC 34-5) | IP55 | |
| Classe de rendement IE | IE4 | |
| Efficacité EI | IE4 94,2% | |
| Classe d'isolement (IEC 85) | F | |
| Fréquence d'alimentation | 50 Hz | |
| No moteur | 92582379 | |
| Rendement moteur à 1/2 charge | 94.6 % | |
| Rendement moteur à 3/4 charge | 94.7 % | |
| Rendement moteur à pleine charge | 94.2 % | |
| Conception montage selon norme CEI 34-7 | IM B35 | |
| Nombre de pôles | 4 | |
| Courant nominal | 36,5-34,0/21,0-19,4 A | |
| Puissance nominale - P2 | 18.5 kW | |
| Vitesse nominale | 1470 1/min | |
| Tension nominale | 3 x 380-420D/660-725Y V | |
| Intensité démarrage | 820 % | |
| Medium (fr) | Densité | 998.2 kg/m³ |
| Plage température liquide | 0 .. 120 °C | |
| Température liquide sélectionnée | 20 °C | |
| Other (fr) | Poids brut | 470 kg |
| Langue sur la plaque signalétique de la pompe | GB | |
| Indice d’efficacité minimale, MEI ≥ | 0.68 | |
| Poids net | 389 kg | |
| Volume d'expédition | 1.6 m³ |
