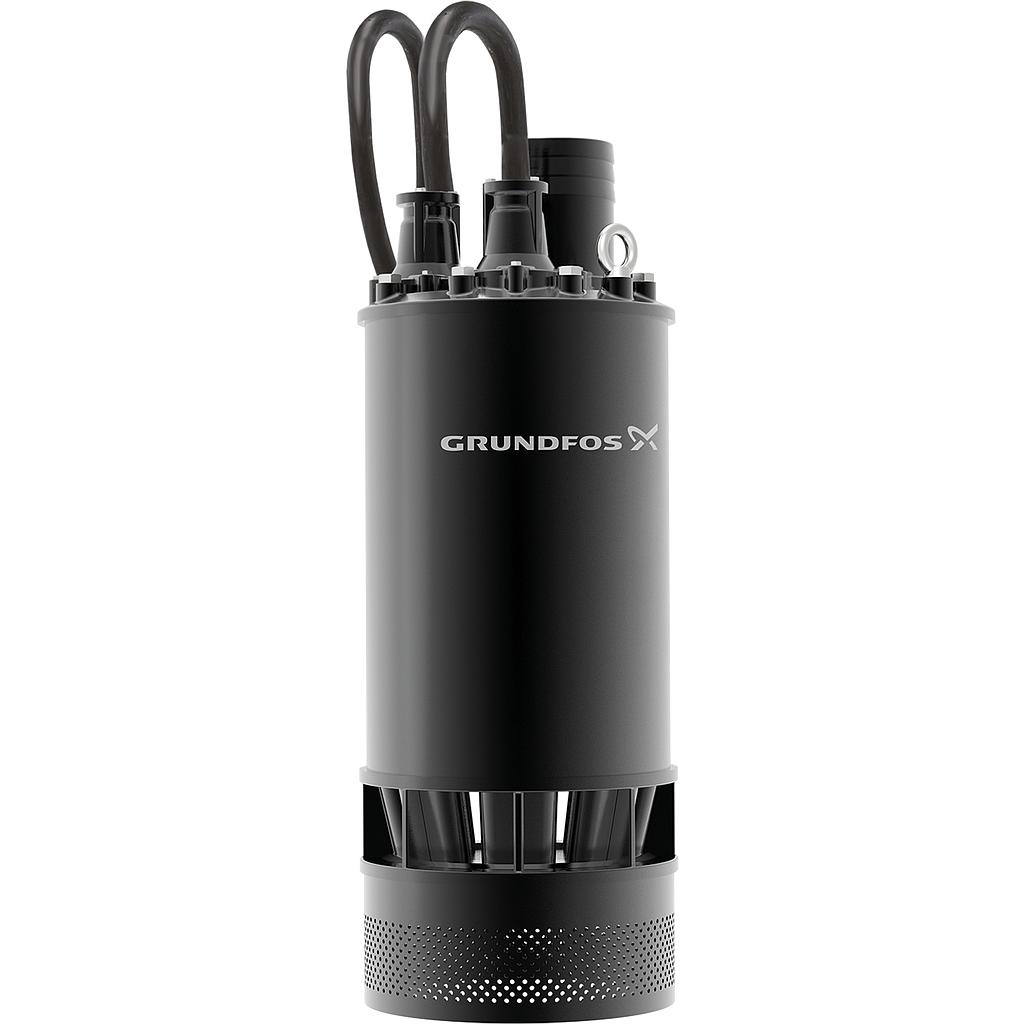

Grundfos DWK.H.7.80.110.5.0D 99509662, 5713830268599 Pompes de relevage des eaux usées
- Profondeur maximale d'installation: 25 m
- Débit maxi: 20 l/s
- Hauteur max.: 64 m
- Particule maxi: 7 mm
- Pression maximale de service: 5.7 bar
- Type de roue: de: High-head, double impeller
- Puissance absorbée P1: 12.7 kW
- Tension nominale: 3 x 380-415 V
- Intensité nominale:
- Fréquence d'alimentation: 50 Hz
Acheter en ligne à un prix avantageux dans la boutique profluid - pour les commandes volumineuses ou les remises échelonnées, veuillez nous contacter pour obtenir une offre personnalisée.
L'offre s'adresse exclusivement aux entreprises.
Grundfos DWK.H.7.80.110.5.0D 99509662 Pompes de relevage des eaux usées
Product code: 99509662
EAN Number: 5713830268599
Bautauchpumpe
Die Grundfos DWK-Pumpe ist eine Tauchmotorpumpe für die Entwässerung.
Die Pumpe ist geeignet zur Förderung von
|
Dank der kompakten Bauweise ist die Pumpe sowohl für die mobile Nutzung, als auch für die Festinstallation geeignet.
Die aus Grauguss gefertigte Pumpe besitzt einen vertikalen Druckabgang und einen integrierten, vollständig gekapselten Drehstrom-Tauchmotor der Wärmeklasse F (155 °C).
Die Pumpe ist mit einer Steigleitung, einem Kühlmantel zur kontinuierlichen Kühlung des Motors durch das Fördermedium und einem geschlossenen Laufrad zum Erreichen eines hohen Wirkungsgrads ausgerüstet.
Die Pumpe besitzt eine doppelte Gleitringdichtung und zusätzlich eine Lippendichtung, die die Welle und die Gleitringdichtung vor abrasiven Bestandteilen schützt.
Die Pumpe verfügt über einen Bimetall-Temperaturfühler zum Schutz des Motors vor Überhitzung und über einen Elektrodensensor, der das Eindringen von Wasser in das Motorgehäuse erkennt.
Die Kabeldichtung besteht aus einer Gummibuchse sowie einer Abdeckung aus Gummi und Epoxid verhindert so das Eindringen von Wasser in den Motor.
| General (fr) | Numéro EAN | 5713830268599 |
| Code article | 99509662 | |
| Material (fr) | Roue | Fonte ductile |
| Materiau moteur | ASTM A48 35B | |
| MOTOR_HOUSE_MATR_QLTY_EN | EN 1561 EN-GJL-250 | |
| Carter moteur | Fonte | |
| Corps de pompe | EN 1561 EN-GJL-250 | |
| Corps de pompe | Fonte | |
| Garniture mécanique secondaire | CERAMIC-CARBON | |
| Garniture mécanique | SIC | |
| Pump (fr) | Diamètre réelle de la roue mobile | 170 mm |
| Tolérance courbe | ISO9906:2012 3B | |
| Particule maxi | 7 mm | |
| Rendement hydraulique max. | 58 % | |
| Débit maxi | 20 l/s | |
| Hauteur max. | 64 m | |
| Pression mini | 3 m | |
| Débit nominal | 10 l/s | |
| Hmt nom. | 49 m | |
| Type de roue | de: High-head, double impeller | |
| Connect (fr) | Profondeur maximale d'installation | 25 m |
| Pression maximale de service | 5.7 bar | |
| Pression nominale pour le raccord de refoulement | PN 10 | |
| Plage température ambiante | 0 .. 40 °C | |
| Taille raccordement de sortie | DN 80 | |
| Type raccordement de sortie | DIN | |
| Control (fr) | Sonde d'étanchéité | Y |
| Capteur de détection eau dans huile | sans sonde de détection eau dans huile | |
| Motor (fr) | Description du câble | 3X10MM2+1X6MM2+4X1.5MM2 |
| Cos phi - Facteur de puissance à 1/2 charge | 0.727 | |
| Cos phi - Facteur de puisance à 3/4 de charge | 0.801 | |
| Cos phi - Facteur de puissance | 0.832 | |
| Rendement à charge 1/2 | 84.2 % | |
| Rendement à charge 3/4 | 86 % | |
| Efficacité à pleine charge | 86.6 % | |
| Indice de protection (IEC 34-5) | IP68 | |
| Protection standard Ex | PTO | |
| Anti-déflagrant | N | |
| Classe d’isolation (CEI 85) | F | |
| Longueur du câble d’alimentation | 10 m | |
| Fréquence d'alimentation | 50 Hz | |
| Nbre max. de démarrages par heure | 15 | |
| Méthode de démarrage | DOL | |
| Nombre de pôles | 2 | |
| Type de câble | PNCT | |
| Puissance absorbée P1 | 12.7 kW | |
| Courant nominal | 23 A | |
| Puissance nominale - P2 | 11 kW | |
| Vitesse nominale de l’entraînement | 2850 1/min | |
| Tension nominale | 3 x 380-415 V | |
| Tolérance tension | +5/-5 % | |
| Medium (fr) | Densité | 998.2 kg/m³ |
| Plage température liquide | 0 .. 40 °C | |
| Valeur de PH min. | 4 | |
| Température liquide sélectionnée | 20 °C | |
| Other (fr) | Poids brut | 290 kg |
| Pays d'origine | ||
| Poids net | 235 kg | |
| Volume d'expédition | 0.985 m³ | |
| Code douanier | 84137021 |
