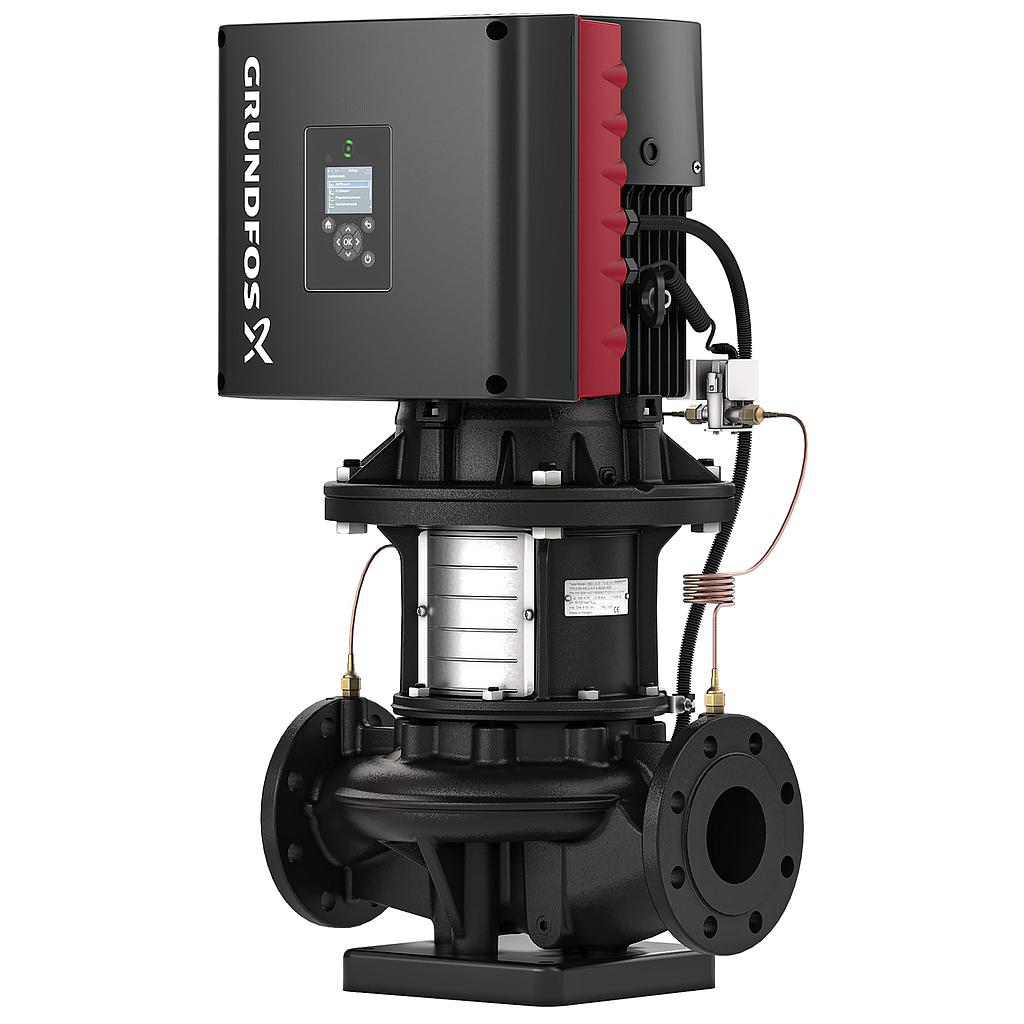

Grundfos TPE3 50-700 S-A-F-A-BQQE-NWB 93339003, 5715471144249 Pompes monocellulaires in-line
- Débit nominal: 62.5 m³/h
- Hmt nom.: 48.5 m
- Pression maximale de service: 16 bar
- Classe de rendement IE: IE5
- Puissance nominale - P2: 11 kW
- Tension nominale: 3 x 380-500 V
- Fréquence d'alimentation: 50 / 60 Hz
=> Remarque : L’image du produit est illustrative. Veuillez utiliser la description pour l’identification.
Achetez facilement et à prix avantageux dans la boutique Profluid en ligne. Pour les commandes importantes ou les remises quantitatives, veuillez nous contacter afin d'obtenir une offre personnalisée. L'offre s'adresse exclusivement aux professionnels.
Grundfos TPE3 50-700 S-A-F-A-BQQE-NWB 93339003 Pompes monocellulaires in-line
Product code: 93339003
EAN Number: 5715471144249
Pompe monocellulaire, monobloc, à volute, avec aspiration en ligne et orifices de refoulement de diamètre identique. La pompe est de conception à coulisse avant. La tête de pompe (moteur, tête et roue) peut ainsi s'extraire facilement en cas de maintenance ou de réparation, alors que le corps de pompe reste sur la tuyauterie. La garniture mécanique est conforme à la norme EN 12756. Le raccordement à la tuyauterie est effectué par des brides DIN PN 16 (EN 1092-2 et ISO 7005-2). La pompe est équipée d'un moteur ventilé synchrone à aimant permanent. La pompe est équipée d'un moteur ventilé asynchrone. Le rendement du moteur est classé IE5, conformément à IEC 60034-30-2. Le moteur comprend un convertisseur de fréquence et un régulateur PI dans la boîte à bornes du moteur. Cela permet la régulation continue de la vitesse du moteur, afin d'adapter la performance à une condition donnée. La pompe est équipée d'un capteur de pression différentielle et de température combiné.
| General (fr) | Numéro EAN | 5715471144249 |
| Code article | 93339003 | |
| Material (fr) | Code Material | A |
| Roue | EN-GJL-200 | |
| Roue | ASTM class 30 | |
| Roue | Fonte | |
| Code matériau | A | |
| PH_MATR_QUALITY_ASTM | ASTM class 35 | |
| Corps de pompe | EN-GJL-250 | |
| Corps de pompe | Fonte | |
| Pump (fr) | Diamètre réelle de la roue mobile | 170 mm |
| Version pompe | A | |
| Code de la garniture mécanique | BQQE | |
| Tolérance courbe | ISO9906:2012 3B | |
| Hauteur max. | 700 dm | |
| Garniture mécanique primaire | BQQE | |
| Vitesse de rotation pour les données de la pompe | 3380 1/min | |
| Version de pompe | A | |
| Débit nominal | 62.5 m³/h | |
| Hmt nom. | 48.5 m | |
| Connect (fr) | Code raccord | F |
| Code raccordement | F | |
| Taille de la bride du moteur | FF300 | |
| Pression maximum à la température indiquée | 16 bar / 120 °C | |
| Température ambiante maximum | -20 .. 50 °C | |
| Pression maximale de service | 16 bar | |
| Norme raccordement tuyaux | EN 1092-2 | |
| Entraxe | 360 mm | |
| Pression nominale pour le raccordement | PN 16 | |
| Taille du raccordement | DN 50 | |
| Type raccordement | DIN | |
| Control (fr) | Armoire de commande | HMI300 - Fonctions avancées |
| Convertisseur de fréquence | Intégré | |
| Module fonction | FM310 - Avancé | |
| Motor (fr) | Protection moteur intégrée | ELEC |
| Cos phi - facteur de puissance | 0.93-0.90 | |
| Indice de protection (IEC 34-5) | IP55 | |
| Classe de rendement IE | IE5 | |
| Classe d'isolement (IEC 85) | F | |
| Fréquence d'alimentation | 50 / 60 Hz | |
| No moteur | 93057194 | |
| Rendement moteur à pleine charge | 93.1 % | |
| Type moteur | 160MH | |
| Nombre de pôles | 0 | |
| Courant nominal | 20.3-16.0 A | |
| Puissance nominale - P2 | 11 kW | |
| Vitesse nominale | 360-4000 1/min | |
| Tension nominale | 3 x 380-500 V | |
| Medium (fr) | Densité | 998.2 kg/m³ |
| Plage température liquide | -25 .. 120 °C | |
| Température liquide sélectionnée | 20 °C | |
| Other (fr) | N° fichier config. | 93257381 |
| Poids brut | 133 kg | |
| Pays d'origine | ||
| Indice d’efficacité minimale, MEI ≥ | 0.7 | |
| Poids net | 109 kg | |
| N° NRF norvégien | 1458793 | |
| Volume d'expédition | 0.56 m³ | |
| N° RSK suédois | 5746932 | |
| Code douanier | 84137051 |
