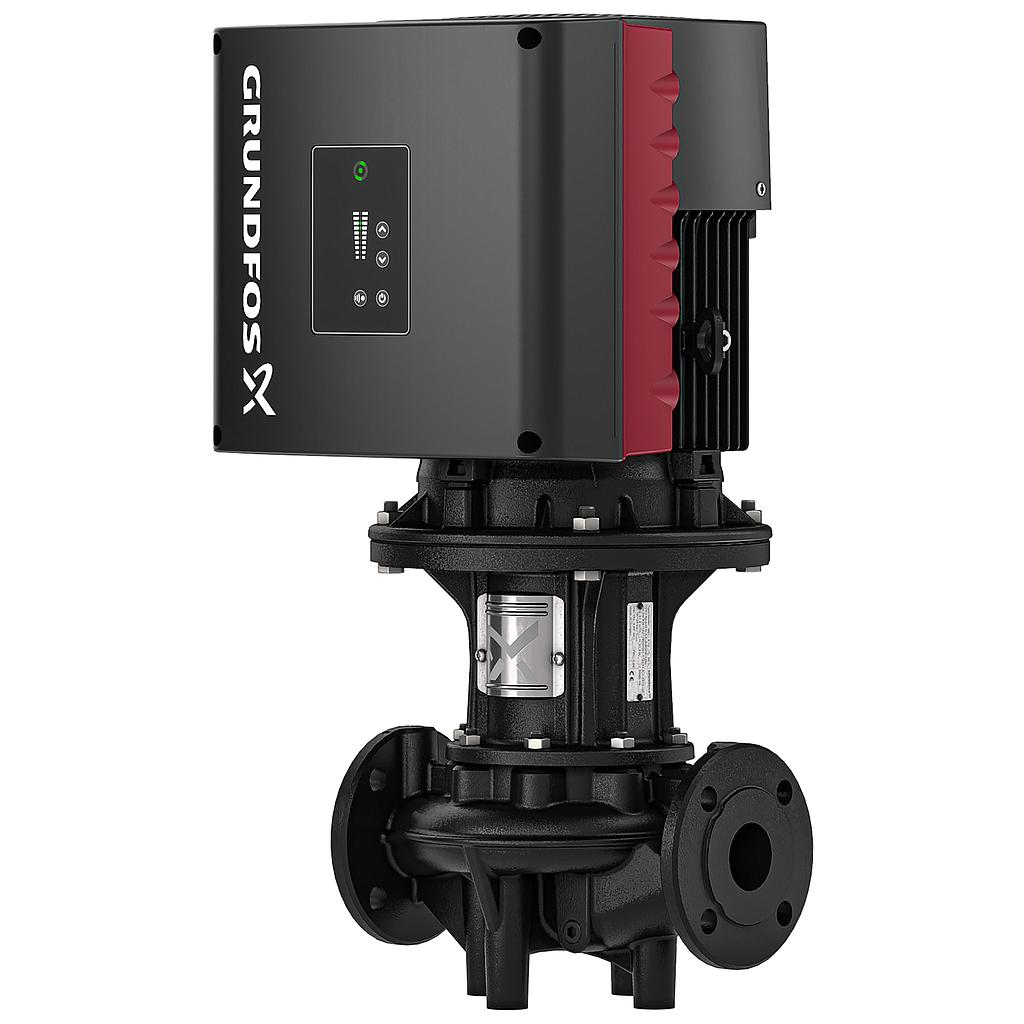

Grundfos TPE2 100-170 N-A-F-A-BQQE-KWA 93338856, 5715471141309 Pompes monocellulaires in-line
- Débit nominal: 101 m³/h
- Hmt nom.: 12.1 m
- Pression maximale de service: 16 bar
- Classe de rendement IE: IE5
- Puissance nominale - P2: 4 kW
- Tension nominale: 3 x 380-500 V
- Fréquence d'alimentation: 50 / 60 Hz
=> Remarque : L’image du produit est illustrative. Veuillez utiliser la description pour l’identification.
Achetez facilement et à prix avantageux dans la boutique Profluid en ligne. Pour les commandes importantes ou les remises quantitatives, veuillez nous contacter afin d'obtenir une offre personnalisée. L'offre s'adresse exclusivement aux professionnels.
Grundfos TPE2 100-170 N-A-F-A-BQQE-KWA 93338856 Pompes monocellulaires in-line
Product code: 93338856
EAN Number: 5715471141309
Pompe monocellulaire, monobloc, à volute, avec aspiration en ligne et orifices de refoulement de diamètre identique. La pompe est de conception à coulisse avant. La tête de pompe (moteur, tête et roue) peut ainsi s'extraire facilement en cas de maintenance ou de réparation, alors que le corps de pompe reste sur la tuyauterie. La garniture mécanique est conforme à la norme EN 12756. Le raccordement à la tuyauterie est effectué par des brides DIN PN 16 (EN 1092-2 et ISO 7005-2). La pompe est équipée d'un moteur ventilé synchrone à aimant permanent. La pompe est équipée d'un moteur ventilé asynchrone. Le rendement du moteur est classé IE5, conformément à IEC 60034-30-2.
| General (fr) | Numéro EAN | 5715471141309 |
| Code article | 93338856 | |
| Material (fr) | Code Material | A |
| Roue | EN-GJL-200 | |
| Roue | ASTM class 30 | |
| Roue | Fonte | |
| Code matériau | A | |
| PH_MATR_QUALITY_ASTM | ASTM class 35 | |
| Corps de pompe | EN-GJL-250 | |
| Corps de pompe | Fonte | |
| Pump (fr) | Diamètre réel de la roue | 157-152 mm |
| Version pompe | A | |
| Code de la garniture mécanique | BQQE | |
| Tolérance courbe | ISO9906:2012 3B2 | |
| Hauteur max. | 170 dm | |
| Garniture mécanique primaire | BQQE | |
| Vitesse de rotation pour les données de la pompe | 2100 1/min | |
| Version de pompe | A | |
| Débit nominal | 101 m³/h | |
| Hmt nom. | 12.1 m | |
| Connect (fr) | Code raccord | F |
| Code raccordement | F | |
| Taille de la bride du moteur | FF215 | |
| Pression maximum à la température indiquée | 16 bar / 120 °C | |
| Température ambiante maximum | -20 .. 50 °C | |
| Pression maximale de service | 16 bar | |
| Norme raccordement tuyaux | EN 1092-2 | |
| Entraxe | 450 mm | |
| Pression nominale pour le raccordement | PN 16 | |
| Taille du raccordement | DN 100 | |
| Type raccordement | DIN | |
| Control (fr) | Armoire de commande | HMI200 - Standard |
| Convertisseur de fréquence | Intégré | |
| Module fonction | FM310 - Avancé | |
| Motor (fr) | Protection moteur intégrée | ELEC |
| Cos phi - facteur de puissance | 0.92-0.87 | |
| Indice de protection (IEC 34-5) | IP55 | |
| Classe de rendement IE | IE5 | |
| Classe d'isolement (IEC 85) | F | |
| Fréquence d'alimentation | 50 / 60 Hz | |
| No moteur | 93108479 | |
| Rendement moteur à pleine charge | 90.3 % | |
| Type moteur | 112ME | |
| Nombre de pôles | 0 | |
| Courant nominal | 7.70-6.00 A | |
| Puissance nominale - P2 | 4 kW | |
| Vitesse nominale | 180-2200 1/min | |
| Tension nominale | 3 x 380-500 V | |
| Medium (fr) | Densité | 998.2 kg/m³ |
| Plage température liquide | -25 .. 120 °C | |
| Température liquide sélectionnée | 20 °C | |
| Other (fr) | N° fichier config. | 93257159 |
| Poids brut | 109 kg | |
| Pays d'origine | ||
| Indice d’efficacité minimale, MEI ≥ | 0.7 | |
| Poids net | 91.5 kg | |
| Volume d'expédition | 0.39 m³ | |
| Code douanier | 84137051 |
