Grundfos TPE 300-250/4 NC-A3-F-O-DQQE-TW3 99474398, 5713829707528 Pompes monocellulaires in-line
- Débit nominal: 739.1 m³/h
- Hmt nom.: 19.08 m
- Pression maximale de service: 25 bar
- Classe de rendement IE: IE4
- Puissance nominale - P2: 45 kW
- Tension nominale: 3 x 380-420D/660-725Y V
- Fréquence d'alimentation: 50 Hz

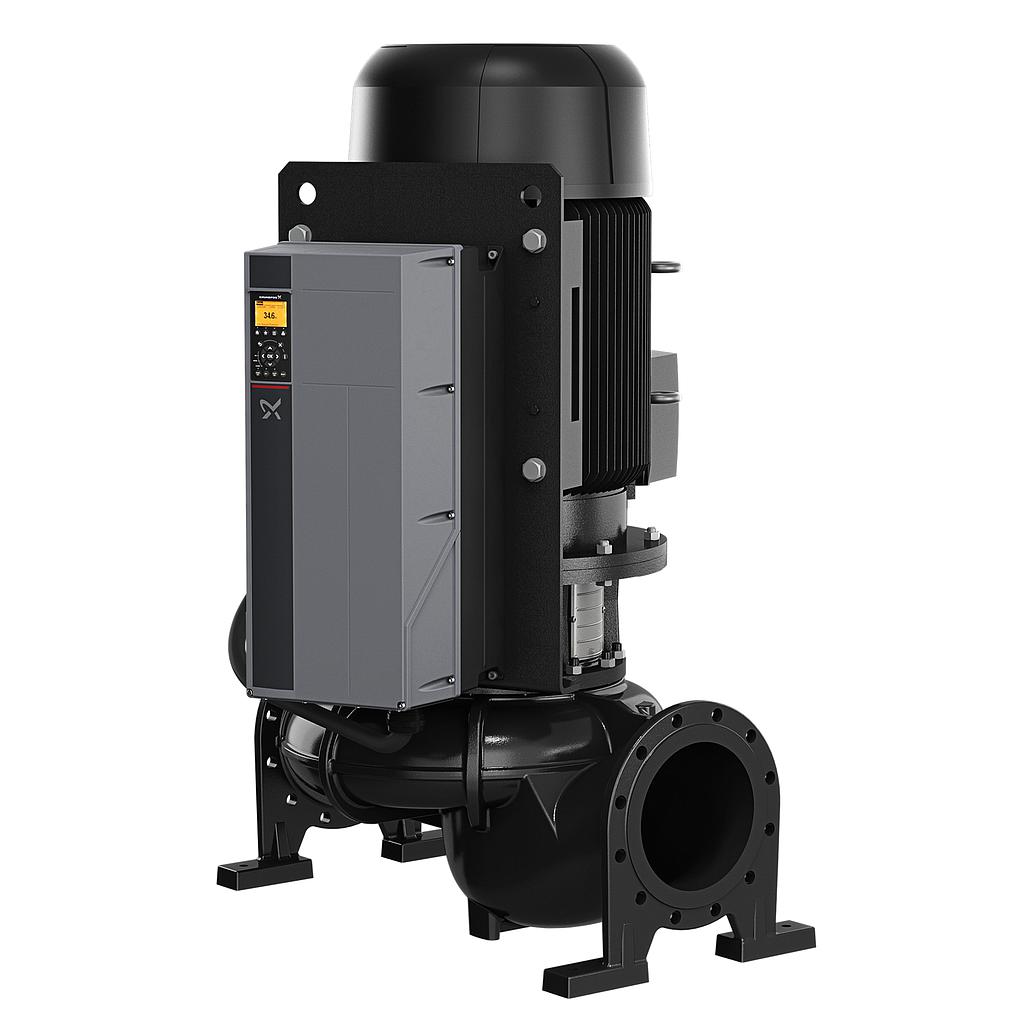

=> Remarque : L’image du produit est illustrative. Veuillez utiliser la description pour l’identification.
Achetez facilement et à prix avantageux dans la boutique Profluid en ligne. Pour les commandes importantes ou les remises quantitatives, veuillez nous contacter afin d'obtenir une offre personnalisée. L'offre s'adresse exclusivement aux professionnels.
Grundfos TPE 300-250/4 NC-A3-F-O-DQQE-TW3 99474398 Pompes monocellulaires in-line
Product code: 99474398
EAN Number: 5713829707528
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer entlasteten O-Ring-Dichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 25 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet. Der Motor ist mit einem integrierten Frequenzumrichter und einem PI-Regler ausgestattet. Dies ermöglicht eine kontinuierliche Anpassung der Motordrehzahl und damit der Pumpenleistung an den aktuellen Bedarf.
| General (fr) | Numéro EAN | 5713829707528 |
| Code article | 99474398 | |
| Material (fr) | Code Material | O |
| Roue | EN-GJL-200 | |
| Roue | ASTM class 30 | |
| Roue | Fonte | |
| Code matériau | O | |
| PH_MATR_QUALITY_ASTM | ASTM Grade 60-40-18 | |
| Corps de pompe | EN-GJS-400-18-LT | |
| Corps de pompe | FONTE DUCTILE | |
| Pump (fr) | Diamètre réelle de la roue mobile | 286 mm |
| Version pompe | A3 | |
| Code de la garniture mécanique | DQQE | |
| Tolérance courbe | ISO9906:2012 3B | |
| Hauteur max. | 250 dm | |
| Garniture mécanique primaire | DQQE | |
| Vitesse de rotation pour les données de la pompe | 1482 1/min | |
| Version de pompe | A3 | |
| Débit nominal | 739.1 m³/h | |
| Hmt nom. | 19.08 m | |
| Connect (fr) | Code raccord | F |
| Code raccordement | F | |
| Taille de la bride du moteur | FF400 | |
| Pression maximum à la température indiquée | 25 bar / 140 °C | |
| Température ambiante maximum | -10 .. 50 °C | |
| Pression maximale de service | 25 bar | |
| Norme raccordement tuyaux | EN 1092-2 | |
| Entraxe | 1240 mm | |
| Pression nominale pour le raccordement | PN 25 | |
| Taille du raccordement | DN 300 | |
| Type raccordement | DIN | |
| Control (fr) | Appr. pour VFD | CE, CULUS, C-TICK |
| Convertisseur de fréquence | Intégré | |
| Type de convertisseur de fréquence | CUE 3X380-500V IP55 RUG 45KW | |
| Code article VFD | 99616825 | |
| Motor (fr) | Protection moteur intégrée | PTC |
| Cos phi - facteur de puissance | 0.84 | |
| Indice de protection (IEC 34-5) | IP55 | |
| Classe de rendement IE | IE4 | |
| Efficacité EI | IE4 95,4% | |
| Classe d'isolement (IEC 85) | F | |
| Fréquence d'alimentation | 50 Hz | |
| No moteur | 99454145 | |
| Rendement moteur à 1/2 charge | 95.4 % | |
| Rendement moteur à 3/4 charge | 95.7 % | |
| Rendement moteur à pleine charge | 95.4 % | |
| Type moteur | INNOMOTICS | |
| Nombre de pôles | 4 | |
| Courant nominal | 81.0/47.0 A | |
| Puissance nominale - P2 | 45 kW | |
| Vitesse nominale | 1485 1/min | |
| Tension nominale | 3 x 380-420D/660-725Y V | |
| Intensité démarrage | 800 % | |
| Medium (fr) | Densité | 998.2 kg/m³ |
| Plage température liquide | -40 .. 140 °C | |
| Température liquide sélectionnée | 20 °C | |
| Other (fr) | N° fichier config. | 99465429 |
| Poids brut | 1100 kg | |
| Pays d'origine | ||
| Indice d’efficacité minimale, MEI ≥ | 0.70 | |
| Poids net | 969 kg | |
| Volume d'expédition | 3.62 m³ | |
| Code douanier | 84137051 |
