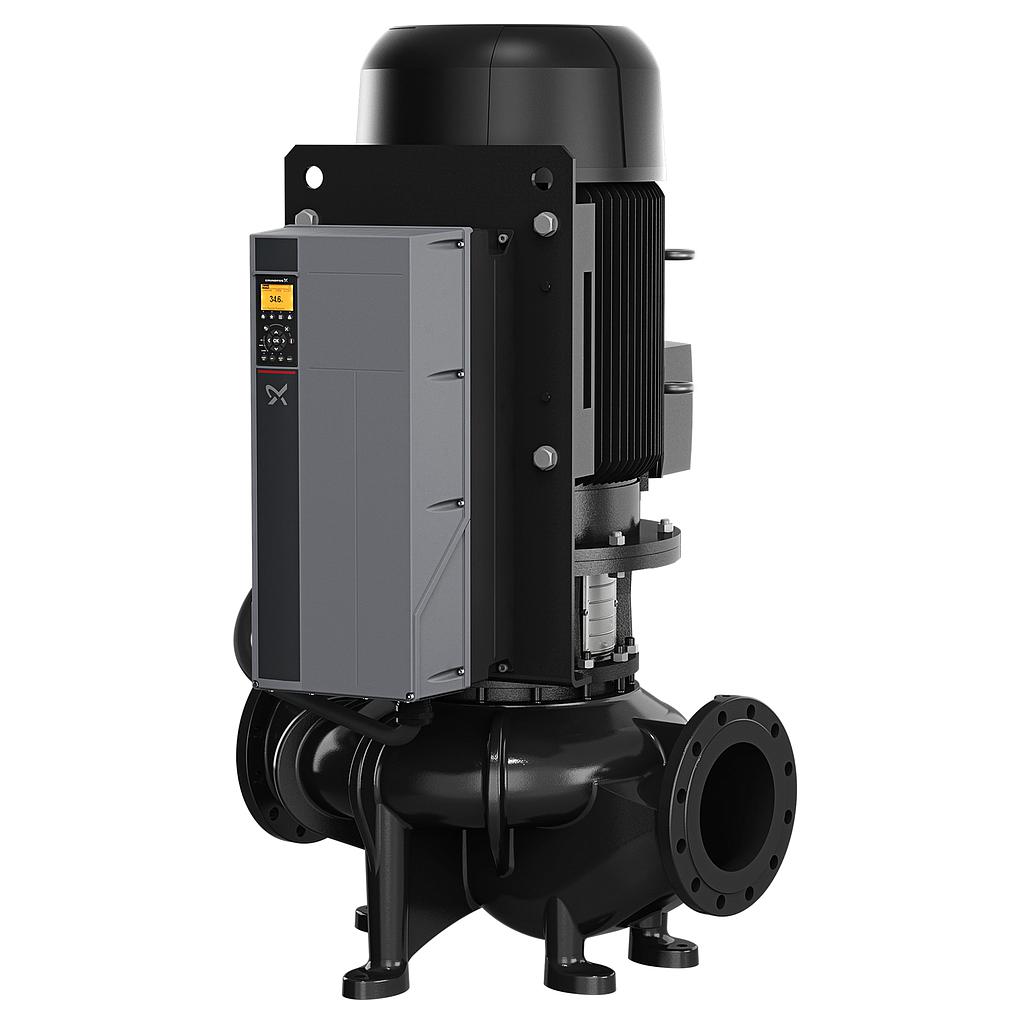

Grundfos TPE 200-330/4 NC-A3-F-O-DAQF-SW3 92843592, 5715120403055 Pompes monocellulaires in-line
- Débit nominal: 354 m³/h
- Hmt nom.: 28.6 m
- Pression maximale de service: 25 bar
- Classe de rendement IE: IE5
- Puissance nominale - P2: 37 kW
- Tension nominale: 3 x 400 V
- Fréquence d'alimentation: 50 Hz
=> Remarque : L’image du produit est illustrative. Veuillez utiliser la description pour l’identification.
Achetez facilement et à prix avantageux dans la boutique Profluid en ligne. Pour les commandes importantes ou les remises quantitatives, veuillez nous contacter afin d'obtenir une offre personnalisée. L'offre s'adresse exclusivement aux professionnels.
Grundfos TPE 200-330/4 NC-A3-F-O-DAQF-SW3 92843592 Pompes monocellulaires in-line
Product code: 92843592
EAN Number: 5715120403055
Pompe monocellulaire, monobloc, à volute, avec aspiration en ligne et orifices de refoulement de diamètre identique. La pompe est de conception à coulisse avant. La tête de pompe (moteur, tête et roue) peut ainsi s'extraire facilement en cas de maintenance ou de réparation, alors que le corps de pompe reste sur la tuyauterie. La pompe est équipée d'un joint torique équilibré. La garniture mécanique est conforme à la norme EN 12756. Le raccordement à la tuyauterie est effectué par des brides DIN PN 25 (EN 1092-2 et ISO 7005-2). La pompe est équipée d'un moteur ventilé synchrone à aimant permanent. Le rendement du moteur est classé IE5, conformément à IEC 60034-30-2. Le moteur comprend un convertisseur de fréquence et un régulateur PI. Cela permet la régulation continue de la vitesse du moteur, afin d'adapter la performance à une condition donnée.
| General (fr) | Numéro EAN | 5715120403055 |
| Code article | 92843592 | |
| Material (fr) | Code Material | O |
| Roue | EN-GJL-200 | |
| Roue | ASTM class 30 | |
| Roue | Fonte | |
| Code matériau | O | |
| PH_MATR_QUALITY_ASTM | ASTM Grade 60-40-18 | |
| Corps de pompe | EN-GJS-400-18-LT | |
| Corps de pompe | FONTE DUCTILE | |
| Pump (fr) | Diamètre réelle de la roue mobile | 310 mm |
| Version pompe | A3 | |
| Code de la garniture mécanique | DAQF | |
| Tolérance courbe | ISO9906:2012 3B | |
| Hauteur max. | 330 dm | |
| Garniture mécanique primaire | DAQF | |
| Vitesse de rotation pour les données de la pompe | 1485 1/min | |
| Version de pompe | A3 | |
| Débit nominal | 354 m³/h | |
| Hmt nom. | 28.6 m | |
| Connect (fr) | Code raccord | F |
| Code raccordement | F | |
| Taille de la bride du moteur | FF400 | |
| Pression maximum à la température indiquée | 25 bar / 140 °C | |
| Température ambiante maximum | -10 .. 50 °C | |
| Pression maximale de service | 25 bar | |
| Norme raccordement tuyaux | EN 1092-2 | |
| Entraxe | 1000 mm | |
| Pression nominale pour le raccordement | PN 25 | |
| Taille du raccordement | DN 200 | |
| Type raccordement | DIN | |
| Control (fr) | Appr. pour VFD | CE, CULUS, C-TICK |
| Convertisseur de fréquence | Intégré | |
| Type de convertisseur de fréquence | CUE 3X380-500V IP55 RUG 37KW | |
| Code article VFD | 99616824 | |
| Motor (fr) | Protection moteur intégrée | PTC/PT1 |
| Cos phi - facteur de puissance | 0.95 | |
| Indice de protection (IEC 34-5) | IP55 | |
| Classe de rendement IE | IE5 | |
| Classe d'isolement (IEC 85) | F | |
| Fréquence d'alimentation | 50 Hz | |
| No moteur | 92669132 | |
| Rendement moteur à pleine charge | 94.7 % | |
| Type moteur | 225S | |
| Nombre de pôles | 4 | |
| Courant nominal | 70 A | |
| Puissance nominale - P2 | 37 kW | |
| Vitesse nominale | 150-1500 1/min | |
| Tension nominale | 3 x 400 V | |
| Medium (fr) | Densité | 998.2 kg/m³ |
| Plage température liquide | 0 .. 140 °C | |
| Température liquide sélectionnée | 20 °C | |
| Other (fr) | N° fichier config. | 92843877 |
| Poids brut | 857 kg | |
| Pays d'origine | ||
| Indice d’efficacité minimale, MEI ≥ | 0.70 | |
| Poids net | 690 kg | |
| Volume d'expédition | 3.55 m³ | |
| Code douanier | 84137051 |
