Grundfos TP 350-530/4 A-F-Y-BAQE-YW3 99087542, 5712606526567 Pompes monocellulaires in-line
- Débit nominal: 1246 m³/h
- Hmt nom.: 44.9 m
- Pression maximale de service: 16 bar
- Classe de rendement IE: IE4
- Puissance nominale - P2: 200 kW
- Tension nominale: 3 x 380-420D/660-725Y V
- Fréquence d'alimentation: 50 Hz

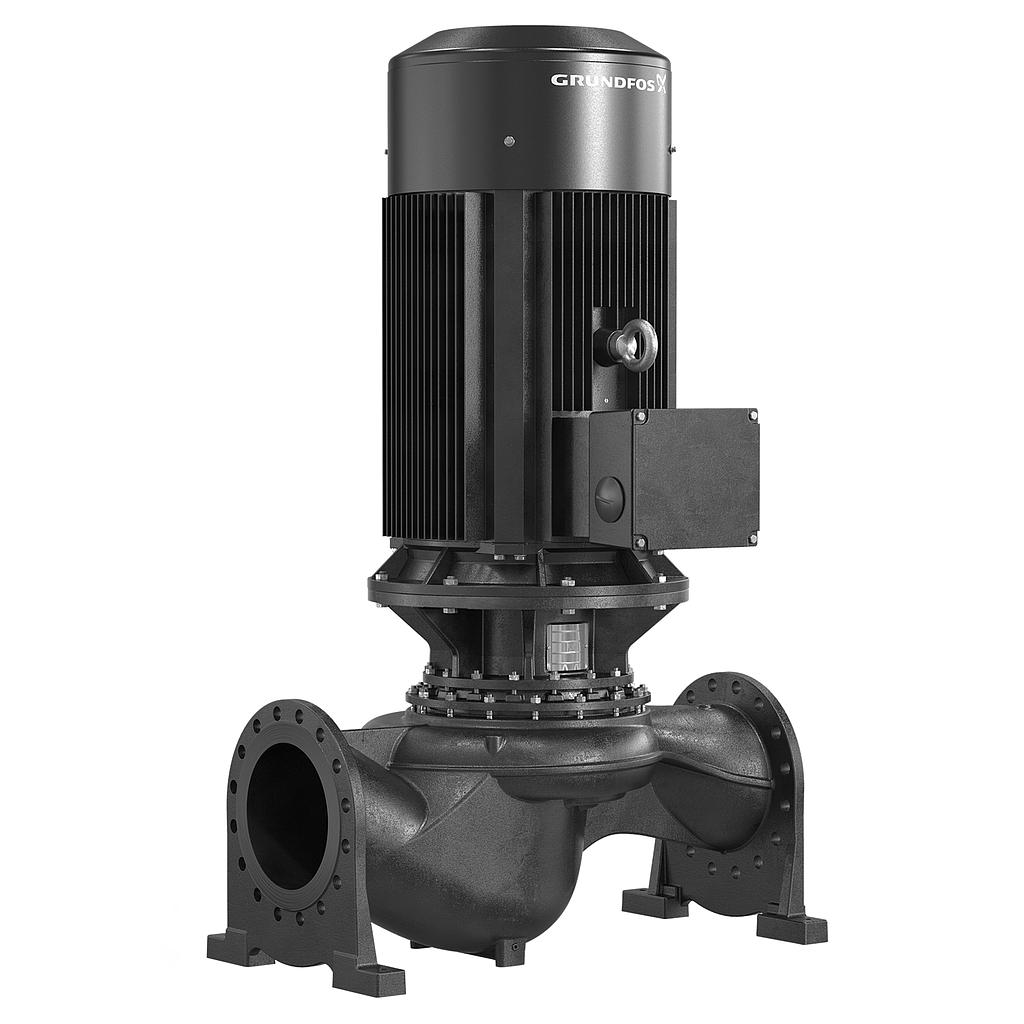

=> Remarque : L’image du produit est illustrative. Veuillez utiliser la description pour l’identification.
Achetez facilement et à prix avantageux dans la boutique Profluid en ligne. Pour les commandes importantes ou les remises quantitatives, veuillez nous contacter afin d'obtenir une offre personnalisée. L'offre s'adresse exclusivement aux professionnels.
Grundfos TP 350-530/4 A-F-Y-BAQE-YW3 99087542 Pompes monocellulaires in-line
Product code: 99087542
EAN Number: 5712606526567
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer nicht entlasteten Gummi-Faltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet.
| General (fr) | Numéro EAN | 5712606526567 |
| Code article | 99087542 | |
| Material (fr) | Code Material | Y |
| Roue | CuSn10-C | |
| Roue | Bronze | |
| Code matériau | Y | |
| PH_MATR_QUALITY_ASTM | ASTM Grade 60-40-18 | |
| Corps de pompe | EN-GJS-400-18-LT | |
| Corps de pompe | FONTE DUCTILE | |
| Pump (fr) | Diamètre réelle de la roue mobile | 394 mm |
| Version pompe | A | |
| Code de la garniture mécanique | BAQE | |
| Tolérance courbe | ISO9906:2012 3B | |
| Hauteur max. | 530 dm | |
| Garniture mécanique primaire | BAQE | |
| Vitesse de rotation pour les données de la pompe | 1492 1/min | |
| Version de pompe | A | |
| Débit nominal | 1246 m³/h | |
| Hmt nom. | 44.9 m | |
| Connect (fr) | Code raccord | F |
| Code raccordement | F | |
| Taille de la bride du moteur | FF600 | |
| Pression maximum à la température indiquée | 16 bar / 120 °C | |
| Température ambiante maximum | -20 .. 55 °C | |
| Pression maximale de service | 16 bar | |
| Norme raccordement tuyaux | EN 1092-2 | |
| Entraxe | 1400 mm | |
| Pression nominale pour le raccordement | PN 16 | |
| Taille du raccordement | DN 350 | |
| Type raccordement | DIN | |
| Control (fr) | Convertisseur de fréquence | Aucun |
| Motor (fr) | Protection moteur intégrée | PTC |
| Cos phi - facteur de puissance | 0.85 | |
| Indice de protection (IEC 34-5) | IP55 | |
| Classe de rendement IE | IE4 | |
| Efficacité EI | IE4 96,7% | |
| Classe d'isolement (IEC 85) | F | |
| Fréquence d'alimentation | 50 Hz | |
| No moteur | 92910066 | |
| Rendement moteur à 1/2 charge | 96.8 % | |
| Rendement moteur à 3/4 charge | 96.9 % | |
| Rendement moteur à pleine charge | 96.7 % | |
| Type moteur | INNOMOTICS | |
| Nombre de pôles | 4 | |
| Courant nominal | 350 A | |
| Puissance nominale - P2 | 200 kW | |
| Vitesse nominale | 1490 1/min | |
| Tension nominale | 3 x 380-420D/660-725Y V | |
| Intensité démarrage | 780 % | |
| Medium (fr) | Densité | 998.2 kg/m³ |
| Plage température liquide | 0 .. 120 °C | |
| Température liquide sélectionnée | 20 °C | |
| Other (fr) | Poids brut | 2320 kg |
| Pays d'origine | ||
| Indice d’efficacité minimale, MEI ≥ | 0.70 | |
| Poids net | 2250 kg | |
| Volume d'expédition | 5.17 m³ | |
| Code douanier | 84137051 |
