Grundfos TP 100-120/2 AI-F-Z-BQQE-IW1 93470386, 5715473159180 Pompes monocellulaires in-line
- Débit nominal: 72.8 m³/h
- Hmt nom.: 7.8 m
- Pression maximale de service: 6 bar
- Classe de rendement IE: IE4
- Puissance nominale - P2: 2.2 kW
- Tension nominale: 3 x 220-230D/380-400Y V
- Fréquence d'alimentation: 50 Hz

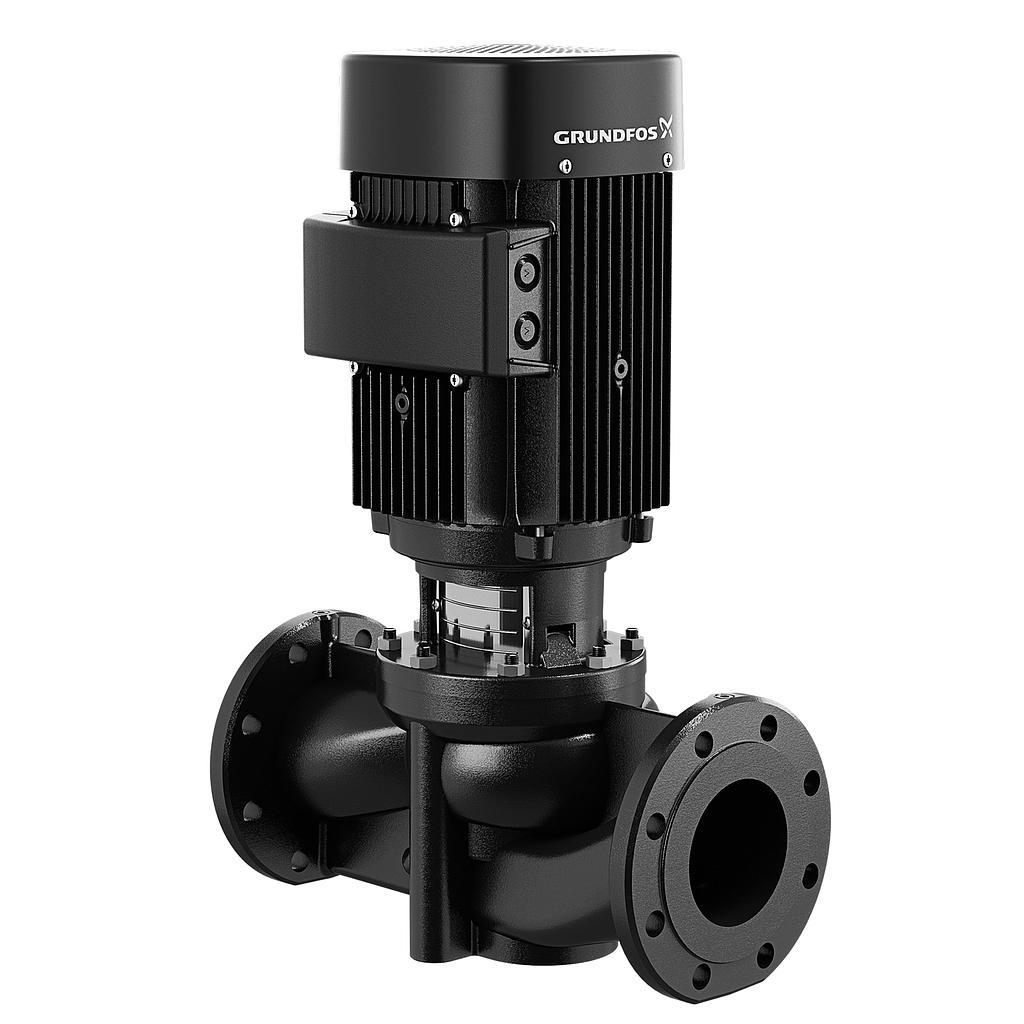

=> Remarque : L’image du produit est illustrative. Veuillez utiliser la description pour l’identification.
Achetez facilement et à prix avantageux dans la boutique Profluid en ligne. Pour les commandes importantes ou les remises quantitatives, veuillez nous contacter afin d'obtenir une offre personnalisée. L'offre s'adresse exclusivement aux professionnels.
Grundfos TP 100-120/2 AI-F-Z-BQQE-IW1 93470386 Pompes monocellulaires in-line
Product code: 93470386
EAN Number: 5715473159180
Pompe monocellulaire, monobloc, à volute, avec aspiration en ligne et orifices de refoulement de diamètre identique. La pompe est de conception à coulisse avant. La tête de pompe (moteur, tête et roue) peut ainsi s'extraire facilement en cas de maintenance ou de réparation, alors que le corps de pompe reste sur la tuyauterie. La pompe est équipée d'une garniture à soufflet en élastomère non équilibrée. La garniture mécanique est conforme à la norme EN 12756. Le raccordement à la tuyauterie est effectué par des brides DIN PN 6 (EN 1092-2 et ISO 7005-2). La pompe est équipée d'un moteur ventilé asynchrone.
| General (fr) | Numéro EAN | 5715473159180 |
| Code article | 93470386 | |
| Material (fr) | Code Material | Z |
| Roue | EN 1.4301 | |
| Roue | AISI 304 | |
| Roue | Acier inoxydable | |
| Code matériau | Z | |
| PH_MATR_QUALITY_ASTM | ASTM B505 | |
| Corps de pompe | CuSn10 | |
| Corps de pompe | Bronze | |
| Pump (fr) | Diamètre réelle de la roue mobile | 104 mm |
| Version pompe | AI | |
| Code de la garniture mécanique | BQQE | |
| Tolérance courbe | ISO9906:2012 3B2 | |
| Hauteur max. | 120 dm | |
| Garniture mécanique primaire | BQQE | |
| Vitesse de rotation pour les données de la pompe | 2920 1/min | |
| Version de pompe | AI | |
| Débit nominal | 72.8 m³/h | |
| Hmt nom. | 7.8 m | |
| Connect (fr) | Code raccord | F |
| Code raccordement | F | |
| Taille de la bride du moteur | FT115 | |
| Pression maximum à la température indiquée | 6 bar / 120 °C | |
| Température ambiante maximum | -30 .. 60 °C | |
| Pression maximale de service | 6 bar | |
| Norme raccordement tuyaux | EN 1092-3 | |
| Entraxe | 450 mm | |
| Pression nominale pour le raccordement | PN 6 | |
| Taille du raccordement | DN 100 | |
| Type raccordement | DIN | |
| Control (fr) | Convertisseur de fréquence | Aucun |
| Motor (fr) | Protection moteur intégrée | AUCUN |
| Cos phi - facteur de puissance | 0.85-0.82 | |
| Indice de protection (IEC 34-5) | 55 Dust/Jetting | |
| Classe de rendement IE | IE4 | |
| Classe d'isolement (IEC 85) | F | |
| Fréquence d'alimentation | 50 Hz | |
| No moteur | 92815499 | |
| Rendement moteur à 1/2 charge | 89.4-89.1 % | |
| Rendement moteur à 3/4 charge | 89.7-90.0 % | |
| Rendement moteur à pleine charge | 88.0 % | |
| Type moteur | 90LG | |
| Nombre de pôles | 2 | |
| Courant nominal | 7.85/4.55 A | |
| Puissance nominale - P2 | 2.2 kW | |
| Vitesse nominale | 2920-2930 1/min | |
| Tension nominale | 3 x 220-230D/380-400Y V | |
| Intensité démarrage | 970-1020 % | |
| Medium (fr) | Densité | 998.2 kg/m³ |
| Plage température liquide | -25 .. 120 °C | |
| Température liquide sélectionnée | 20 °C | |
| Other (fr) | Poids brut | 74.5 kg |
| Pays d'origine | ||
| Indice d’efficacité minimale, MEI ≥ | 0.70 | |
| Poids net | 65.9 kg | |
| Volume d'expédition | 0.204 m³ | |
| Code douanier | 84137051 |
