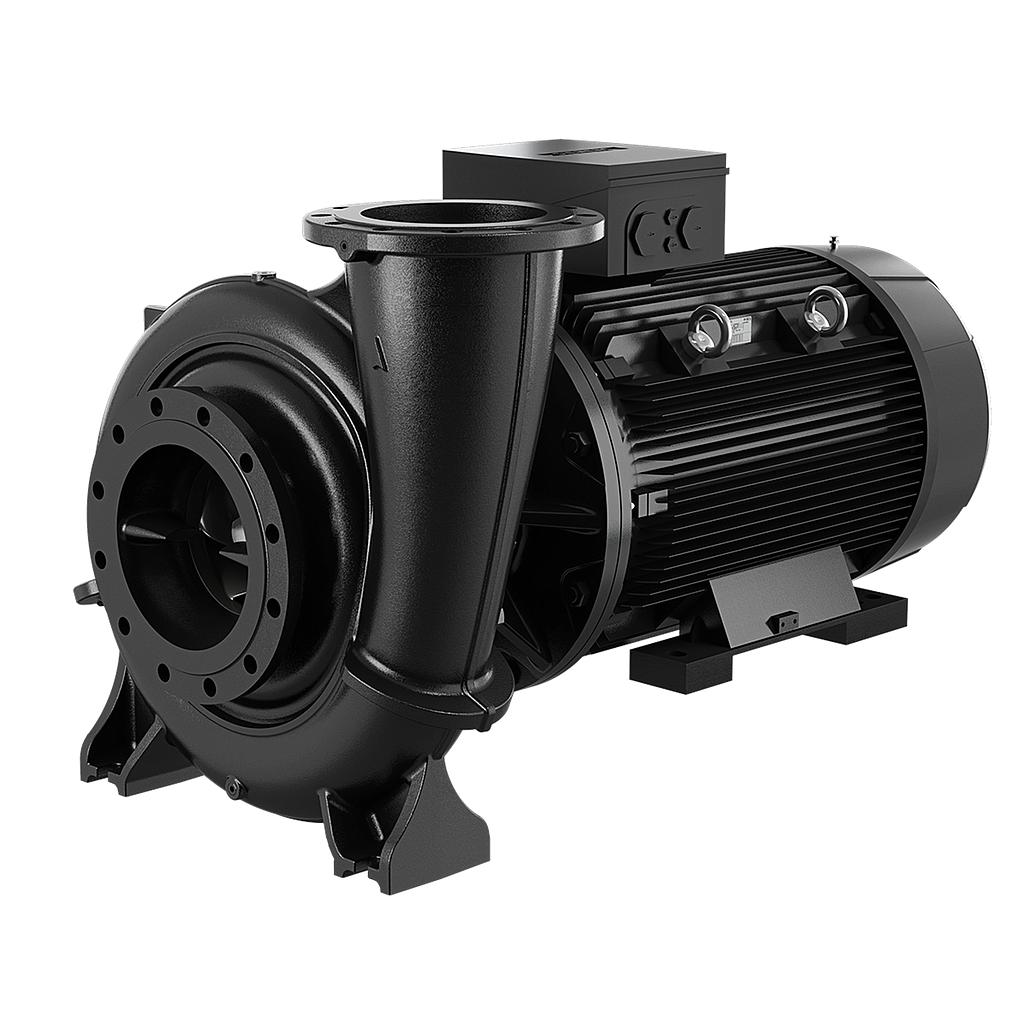

Grundfos NB 250-350/362 AAF1AESBAQEVW3 98305176, 5711492778630 Pompes monocellulaires monobloc à aspiration axiale
- Débit nominal: 878.5 m³/h
- Hmt nom.: 27.66 m
- Pression maximale de service: 10 bar
- Classe de rendement IE: IE4
- Puissance nominale - P2: 75 kW
- Tension nominale: 3 x 380-420D/660-725Y V
- Fréquence d'alimentation: 50 Hz
Acheter en ligne à un prix avantageux dans la boutique profluid - pour les commandes volumineuses ou les remises échelonnées, veuillez nous contacter pour obtenir une offre personnalisée.
L'offre s'adresse exclusivement aux entreprises.
Grundfos NB 250-350/362 AAF1AESBAQEVW3 98305176 Pompes monocellulaires monobloc à aspiration axiale
Product code: 98305176
EAN Number: 5711492778630
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733 (10 bar). Die Pumpe ist mit Flanschen PN 10 ausgerüstet. Die Abmessungen entsprechen der EN 1092-2. Die Pumpe verfügt über einen axialen Saugstutzen und radialen Druckstuten sowie über eine horizontal angeordnete Welle. Die Prozessbauweise ermöglicht eine Demontage des Motors, der Motorlaterne, der Abdeckung und des Laufrads, ohne dass das Pumpengehäuse von den Rohrleitungen getrennt werden muss. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist direkt mit einem lüftergekühlten Asynchronmotor verbunden.
| General (fr) | Numéro EAN | 5711492778630 |
| Code article | 98305176 | |
| Material (fr) | Code Material | A |
| Code pour élastomère | E | |
| Code caoutchouc | E | |
| Roue | EN-GJL-200 | |
| Roue | ASTM class 30 | |
| Roue | Fonte | |
| Revêtement interne du corps de pompe | CED | |
| Code matériau | A | |
| PH_MATR_QUALITY_ASTM | ASTM class 35 | |
| Corps de pompe | EN-GJL-250 | |
| PUMP_SHAFT_MATR_QLTY_ASTM | AISI 304 | |
| Corps de pompe | Fonte | |
| Arbre | EN 1.4301 | |
| Arbre | Stainless steel | |
| WEAR_RING_MATR_QLTY_EN | CuZn34Mn3AI2Fe1-C | |
| Bague d’usure | Laiton | |
| Pump (fr) | Diamètre réelle de la roue mobile | 362 mm |
| Conception des paliers | Standard | |
| Version pompe | A | |
| Code de la garniture mécanique | BAQE | |
| Tolérance courbe | ISO9906:2012 3B | |
| Diamètre nominal de la roue | 350 | |
| Garniture mécanique primaire | BAQE | |
| Vitesse de rotation pour les données de la pompe | 1490 1/min | |
| Version de pompe | A | |
| Débit nominal | 878.5 m³/h | |
| Hmt nom. | 27.66 m | |
| Diamètre arbre | 48 mm | |
| Système de garniture mécanique | Simple | |
| Connect (fr) | Lubrification des roulements | Graisse |
| Code raccord | F1 | |
| Code raccordement | F1 | |
| Température ambiante maximum | 55 °C | |
| Pression maximale de service | 10 bar | |
| Norme raccordement tuyaux | EN 1092-2 | |
| Pression nominale pour le raccordement | PN 10 | |
| Corps de pompe avec pieds (oui/non) | Oui | |
| Taille raccordement d’entrée | DN 300 | |
| Taille raccordement de sortie | DN 250 | |
| Bloc de soutien (oui/non) | N | |
| Control (fr) | Convertisseur de fréquence | Aucun |
| Capteur de pression | N | |
| Motor (fr) | Isolation du roulement type N-end | N |
| Protection moteur intégrée | PTC | |
| Cos phi - facteur de puissance | 0.87 | |
| Indice de protection (IEC 34-5) | IP55 | |
| Classe de rendement IE | IE4 | |
| Efficacité EI | IE4 96% | |
| Classe d'isolement (IEC 85) | F | |
| Fréquence d'alimentation | 50 Hz | |
| No moteur | 92910079 | |
| Rendement moteur à 1/2 charge | 96 % | |
| Rendement moteur à 3/4 charge | 96.2 % | |
| Rendement moteur à pleine charge | 96 % | |
| Type moteur | INNOMOTICS | |
| Conception montage selon norme CEI 34-7 | IM B35 | |
| Nombre de pôles | 4 | |
| Courant nominal | 130 A | |
| Puissance nominale - P2 | 75 kW | |
| Vitesse nominale | 1490 1/min | |
| Tension nominale | 3 x 380-420D/660-725Y V | |
| Intensité démarrage | 850 % | |
| Medium (fr) | Densité | 998.2 kg/m³ |
| Plage température liquide | 0 .. 120 °C | |
| Température liquide sélectionnée | 20 °C | |
| Other (fr) | Poids brut | 1180 kg |
| Pays d'origine | ||
| Langue sur la plaque signalétique de la pompe | GB | |
| Indice d’efficacité minimale, MEI ≥ | 0.70 | |
| Poids net | 1110 kg | |
| Volume d'expédition | 2.07 m³ | |
| Code douanier | 84137051 |
