  2. Grundfos DDA 120-7 AR-SS/V/SS-F-32A1A1FG 99164212, 5712607923389 Pompes doseuses numériques
Liste de prix publique

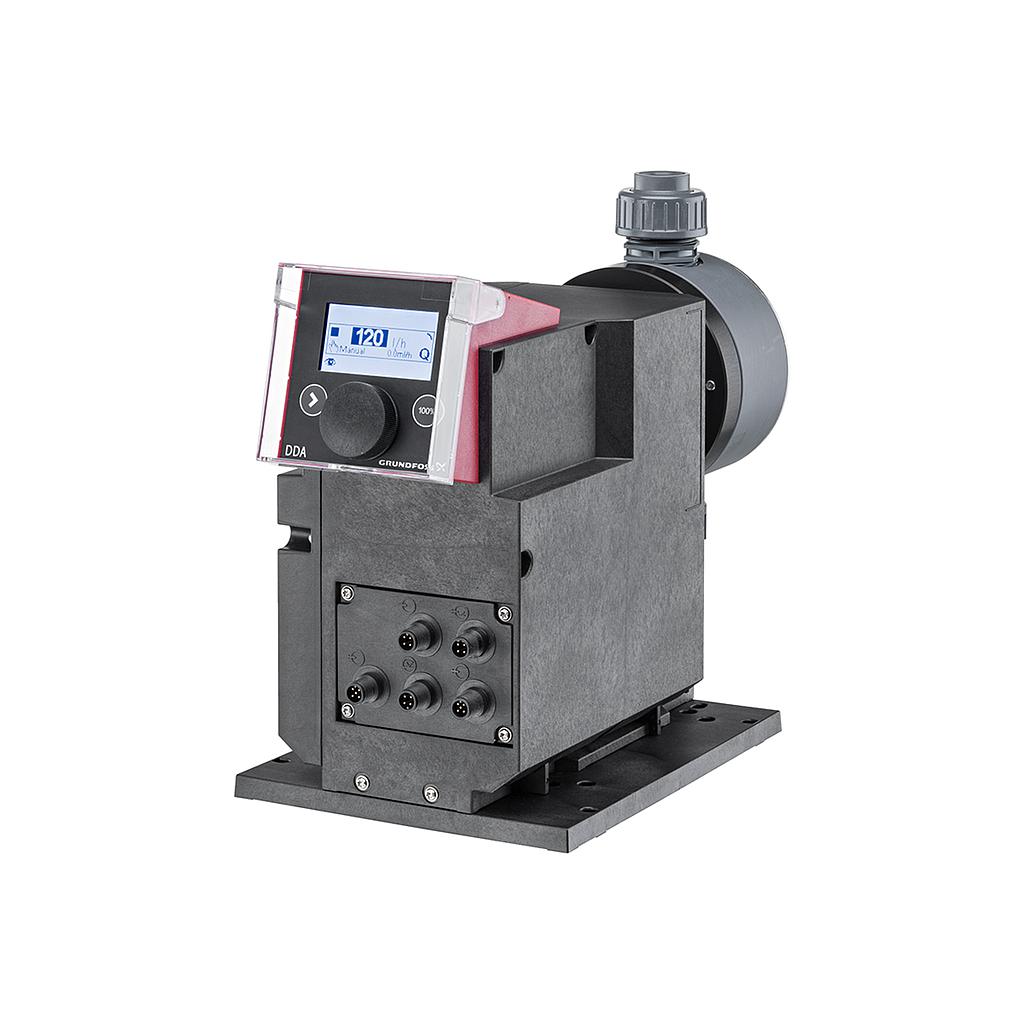

Grundfos DDA 120-7 AR-SS/V/SS-F-32A1A1FG 99164212, 5712607923389 Pompes doseuses numériques

    6 326,20 € 6 326,20 € 6326.2 EUR

    6 326,20 €

    Option non disponible.

    Cette combinaison n'existe pas.

    Ajouter au panier


    - Débit maxi: 120 l/h
    - Débit mini: 150 ml/h
    - Pression maximale de service: 7 bar
    - Marche de réglage effective: 1:800
    - Précision de la répétabilité: 1.5 %
    - Variante de commande: AR
    - Tête de dosage: Inox 1.4435
    - Joint: FKM

    => Remarque : L’image du produit est illustrative. Veuillez utiliser la description pour l’identification.

    Achetez facilement et à prix avantageux dans la boutique Profluid en ligne. Pour les commandes importantes ou les remises quantitatives, veuillez nous contacter afin d'obtenir une offre personnalisée. L'offre s'adresse exclusivement aux professionnels.

    Grundfos DDA 120-7 AR-SS/V/SS-F-32A1A1FG 99164212 Pompes doseuses numériques

    Product code: 99164212

    EAN Number: 5712607923389

    DDA 120-7 AR-SS/V/SS-F-32A1A1FG

    SMART Digital DDA est une pompe doseuse compacte à membrane avec un entraînement à vitesse variable (moteur pas à pas), avec électronique de commande intelligente, et à faible consommation énergétique. La gamme SMART Digital Dosing fonctionne toujours sur sa longueur de course maximale pour assurer une précision, un amorçage et une aspiration optimale, même pour le dosage de liquides hautement visqueux ou dégazants. La durée de chaque course de refoulement varie en fonction du réglage du débit, pour un écoulement régulier et continu.

    Le support de montage modulaire permet l’installation murale ou horizontale de la pompe. L’interface de commande peut être positionnée de trois façons différentes (en façade, à droite et à gauche). La molette et l'écran graphique multicolore permettent une mise en service et un fonctionnement intuitifs. Les éléments de contrôle sont protégés par un couvercle transparent.

    La tête de dosage se compose des éléments suivants :

    • Une membrane toute PTFE résistante aux produits chimiques conçue pour une longue durée de vie.
    • Deux clapets à billes pour une précision de dosage optimale.
    • Une vanne de désaération pour une mise en service facile.

    Modes de fonctionnement :

    • Dosage manuel en ml/h, l/h ou gph.
    • Commande par impulsion en ml/impulsion (fonction de mémoire incluse).
    • Commande analogique 0/4-20 mA (échelle paramétrable).
    • Commande par injection de lots, impulsion en ml, l ou gal.
    • Commande par cycle de temporisation (tempo, cycle ou semaine de dosage).
    • Commande Fieldbus (Genibus préparé pour ajout E-box : Profibus DP, ModBus RTU, Ethernet).
    Autres caractéristiques :
    • Désaération automatique pendant l'arrêt de la pompe pour éviter tout dysfonctionnement dû à la présence de bulles d'air.
    • Deux fonctions SlowMode (anti-cavitation), 50 % et 25 % du débit maxi de la pompe, par exemple pour les liquides hautement visqueux ou dégazants.
    • Affichage des informations de maintenance telles que rappel des interventions et code article des pièces de rechange.
    • Fonction de verrouillage pour protéger la pompe contre tout accès non autorisé.
    • Affichage d'informations supplémentaires telles que recopie du signal analogique d'entrée (mA) ou le débit réel mesuré.
    • Compteur du volume total dosé (réinitialisation possible), des heures de fonctionnement, etc.
    • Paramétrages de sauvegarde et de chargement de réglages personnalisés ou de retour aux réglages par défaut.

    Entrées/sorties de signal :

    • Entrée pour impulsion, signal analogique 0/4-20 mA, arrêt externe
    • Entrée pour signal de niveau bas ou niveau vide.
    • Deux relais de sortie libres de potentiel pour max. 30 V AC/DC (configurables, par exemple alarme, signal de course, dosage, tempo, etc.)
    • Sortie analogique 0/4-20mA.
    • Interface de communication Fieldbus (GENIbus, pour la connexion du convertisseur Fieldbus Grundfos CIU).

    Informations sur le produit Numéro EAN 5712607923389
    Code article 99164212
    Capacité de transport Précision de la répétabilité 1.5 %
    Certifications CE,CSA-US,NSF61,EAC,RCM
    Débit maxi 120 l/h
    Débit max. en SlowMode (anti cavitation) 25% 30 l/h
    Débit max. en SlowMode (ant cavitation) 50% 60 l/h
    Viscosité maximum à 100% 1000 mPas
    Viscosité max. en SlowMode (anti cavitation) 25% 3000 mPas
    Viscosité max. en SlowMode (anti cavitation) 50 % 1500 mPas
    Débit mini 150 ml/h
    Marche de réglage effective 1:800
    Désignation DDA 120-7 AR-SS/V/SS-F-32A1A1F
    Type de clapet À ressort (version HV)
    Données électriques Indice de protection (IEC 34-5) IP65 / TYPE 4X
    Courant d'appel 70A à 240V (35A/100V) pour 2ms
    Longueur du câble 1.5 m
    Fréquence d'alimentation 50 / 60 Hz
    Puissance maxi. d'entrée - P1 62 W
    Tension nominale 1 x 100-240 V
    Type de fiche câble EU
    Installation Kit d'installation (oui/non) N
    Type d'installation Aucun kit d'installation
    Hauteur max. d'aspiration pendant le fonctionnement 3 m
    Hauteur max. d'aspiration pendant l'amorçage 1.5 m
    Température ambiante maximum 0 .. 45 °C
    Pression maximale de service 7 bar
    Asp. pompe Conn. threaded Rp 3/4# Code A1
    Refoulement pompe Conn. threaded Rp 3/4# Code A1
    Fluide transporté Densité 998.2 kg/m³
    Plage température liquide 0 .. 50 °C
    Température liquide sélectionnée 20 °C
    Matériaux Tête de dosage Inox 1.4435
    Joint FKM
    Clapet à boule Acier inoxydable
    Commande Entrée analogique 0/4-20 MA
    Sortie analogique 0/4-20 MA
    Communication Bus O
    Armoire de commande Montage en façade
    Variante de commande AR
    Entrée arrêt externe O
    Contrôle de niveau YES
    Relais de sortie 2
    Commande par impulsion Oui
    Autres informations COULEUR ROUGE
    Poids brut 8 kg
    Pays d'origine
    Poids net 7 kg
    Code douanier 84135040
