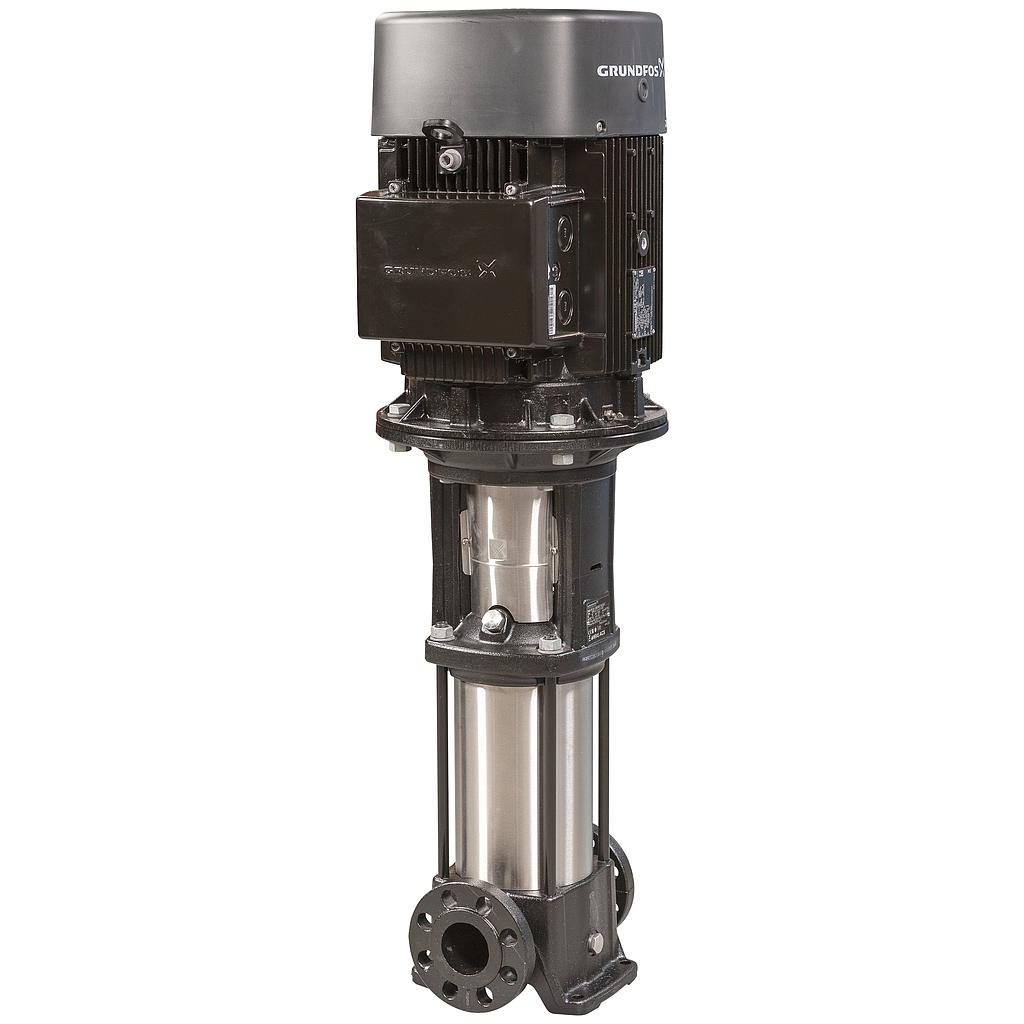

Grundfos CR 1-15 A-FGJ-A-V-HQQV 93391706, 5715471921604 Pompes multicellulaires in-line
- Débit nominal: 1.8 m³/h
- Hmt nom.: 69.6 m
- Pression maximale de service: 25 bar
- Classe de rendement IE: IE4
- Puissance nominale - P2: 0.75 kW
- Tension nominale: 3 x 220-230D/380-400Y V
- Fréquence d'alimentation: 50 Hz
Acheter en ligne à un prix avantageux dans la boutique profluid - pour les commandes volumineuses ou les remises échelonnées, veuillez nous contacter pour obtenir une offre personnalisée.
L'offre s'adresse exclusivement aux entreprises.
Grundfos CR 1-15 A-FGJ-A-V-HQQV 93391706 Pompes multicellulaires in-line
Product code: 93391706
EAN Number: 5715471921604
Pompe centrifuge, multicellulaire, verticale avec orifices d'aspiration et de refoulement au même niveau (inline). La tête de pompe et le chassis sont en fonte - toutes les autres pièces en contact avec le fluide sont en acier inoxydable. La garniture mécanique à cartouche assure une grande fiabilité, une manipulation sécurisée ainsi qu'une maintenance et un accès faciles. La transmission de puissance est effectuée par un accouplement. Le raccordement à la tuyauterie est effectué par des brides combinées DIN-ANSI-JIS. La pompe est équipée d'un moteur ventilé asynchrone monté sur pied, 3-phasé.
| General (fr) | Numéro EAN | 5715471921604 |
| Code article | 93391706 | |
| Material (fr) | BASE_MATR_QLTY_ASTM | ASTM A48-25B |
| BASE_MATR_QLTY_EN | EN 1561 EN-GJL-200 | |
| Base | Fonte | |
| Palier | SIC | |
| Code Material | A | |
| Code pour élastomère | V | |
| Code caoutchouc | V | |
| Roue | EN 1.4301 | |
| Roue | AISI 304 | |
| Roue | Acier inoxydable | |
| Code matériau | A | |
| Pump (fr) | Certifications | CE,EAC,UKCA,SEPRO |
| Certifications pour l’eau potable | WRAS | |
| Version pompe | A | |
| Code de la garniture mécanique | HQQV | |
| Tolérance courbe | ISO9906:2012 3B | |
| Roues | 15 | |
| Faible NPSH | N | |
| Hauteur max. | 92.6 m | |
| Modèle | A | |
| Nombre de roues à diamètre réduit | 0 | |
| Garniture mécanique primaire | HQQV | |
| Orientation de la pompe | Verticale | |
| Vitesse de rotation pour les données de la pompe | 2864 1/min | |
| Version de pompe | A | |
| Débit nominal | 1.8 m³/h | |
| Hmt nom. | 69.6 m | |
| Système de garniture mécanique | Simple | |
| Etages | 15 | |
| Connect (fr) | COMB_MAX_PRESS_LOW_TEMP | 25 bar / -20 °C |
| Code raccord | FGJ | |
| Code raccordement | FGJ | |
| Classe des brides d’entrée | 250 lb | |
| Taille de la bride du moteur | FT100 | |
| Pression maximum à la température indiquée | 25 bar / 90 °C | |
| Température ambiante maximum | 60 °C | |
| Pression maximale de service | 25 bar | |
| Diamètre du raccord d'aspiration | 1 1/4 inch | |
| Diamètre du raccord de refoulement | 1 1/4 inch | |
| Pression nominale pour le raccordement | PN 25 | |
| Taille raccordement d’entrée | DN 25/32 | |
| Taille raccordement de sortie | DN 25/32 | |
| Type raccordement | DIN / ANSI / JIS | |
| Control (fr) | Convertisseur de fréquence | Aucun |
| Motor (fr) | Protection moteur intégrée | AUCUN |
| Cos phi - facteur de puissance | 0.80-0.76 | |
| Indice de protection (IEC 34-5) | 55 Dust/Jetting | |
| Classe de rendement IE | IE4 | |
| Classe d'isolement (IEC 85) | F | |
| Fréquence d'alimentation | 50 Hz | |
| No moteur | 92740063 | |
| Rendement moteur à 1/2 charge | 83.6-82.1 % | |
| Rendement moteur à 3/4 charge | 85.0-84.4 % | |
| Rendement moteur à pleine charge | 83.5 % | |
| Norme moteur | IEC | |
| Type moteur | 80B | |
| Nombre de pôles | 2 | |
| Puissance (P2) requise par pompe | 0.75 kW | |
| Courant nominal | 3.00/1.74 A | |
| Puissance nominale - P2 | 0.75 kW | |
| Vitesse nominale | 2870-2890 1/min | |
| Tension nominale | 3 x 220-230D/380-400Y V | |
| Intensité démarrage | 740-770 % | |
| Medium (fr) | Densité | 998.2 kg/m³ |
| Plage température liquide | -20 .. 90 °C | |
| Température liquide sélectionnée | 20 °C | |
| Other (fr) | Poids brut | 36.4 kg |
| Pays d'origine | ||
| Indice d’efficacité minimale, MEI ≥ | 0.70 | |
| Poids net | 32.3 kg | |
| Volume d'expédition | 0.092 m³ | |
| Position de la boîte à bornes | 6 | |
| Code douanier | 84137075 |
