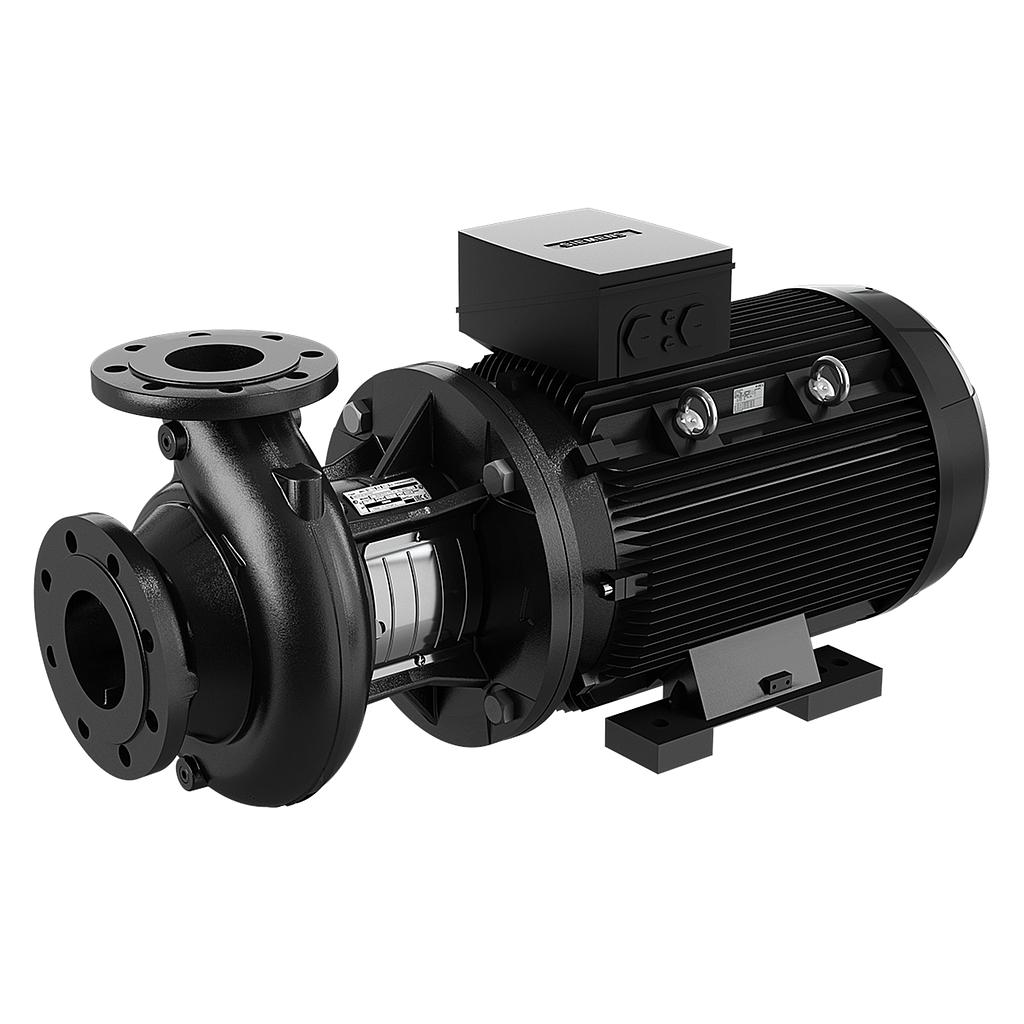

Grundfos NB 65-160/177 AAF2AVSBQQVPW1 93390065, 5715471889713 Acoplamiento cerrado de aspiración final monoetapa
- Caudal nominal: 119.6 m³/h
- Altura nominal: 37.11 m
- Presión de trabajo máxima: 16 bar
- Clase eficiencia IE: IE4
- Potencia nominal - P2: 18.5 kW
- Tensión nominal: 3 x 380-400D/660-690Y V
- Frecuencia de red: 50 Hz
En la tienda profluid simplemente comprar barato en línea - para los pedidos más grandes o descuentos de escala por favor póngase en contacto con nosotros para una oferta individual.
Esta oferta es exclusiva para profesionales.
Grundfos NB 65-160/177 AAF2AVSBQQVPW1 93390065 Acoplamiento cerrado de aspiración final monoetapa
Product code: 93390065
EAN Number: 5715471889713
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733 (10 bar). Die Pumpe ist mit Flanschen PN 16 ausgerüstet. Die Abmessungen entsprechen der EN 1092-2. Die Pumpe verfügt über einen axialen Saugstutzen und radialen Druckstuten sowie über eine horizontal angeordnete Welle. Die Prozessbauweise ermöglicht eine Demontage des Motors, der Motorlaterne, der Abdeckung und des Laufrads, ohne dass das Pumpengehäuse von den Rohrleitungen getrennt werden muss. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist direkt mit einem lüftergekühlten Asynchronmotor verbunden.
| General (es) | Número EAN | 5715471889713 |
| Código | 93390065 | |
| Material (es) | Code Material | A |
| Código para caucho | V | |
| Elastomere GLRD | V | |
| Impulsor | EN-GJL-200 | |
| IMPELLER_MATR_QUALITY_ASTM | ASTM class 30 | |
| Impulsor | Fundición | |
| Revestimiento interno de la carcasa de la bomba | CED | |
| Código de material | A | |
| PH_MATR_QUALITY_ASTM | ASTM class 35 | |
| Carcasa de la bomba | EN-GJL-250 | |
| PUMP_SHAFT_MATR_QLTY_ASTM | AISI 304 | |
| Cuerpo hidráulico | Fundición | |
| Eje | EN 1.4301 | |
| Eje | Stainless steel | |
| Anillo desgaste | CuZn34Mn3AI2Fe1-C | |
| Mat. de anillo de desgaste | Latón | |
| Pump (es) | Diámetro real del impulsor | 177 mm |
| Diseño rodamiento | Standard | |
| Code Ausführung | A | |
| Código del cierre | BQQV | |
| Tolerancia de curva | ISO9906:2012 3B | |
| Diámetro nominal del impulsor | 160 | |
| Cierre primario | BQQV | |
| Velocidad predeterminada | 2965 1/min | |
| Versión de la bomba | A | |
| Caudal nominal | 119.6 m³/h | |
| Altura nominal | 37.11 m | |
| Diámetro del eje | 24 mm | |
| Disp. de cierre | Single | |
| Connect (es) | Lubricación de rodamiento | Grease |
| Code Anschl. Art | F2 | |
| Código de conexión | F2 | |
| Temperatura ambiente máxima | 60 °C | |
| Presión de trabajo máxima | 16 bar | |
| Normativa de conexión de tubería | EN 1092-2 | |
| Presión nominal para la conexión | PN 16 | |
| Carcasa de bomba con pie | N | |
| Tamaño de la conexión de entrada | DN 80 | |
| Tamaño de la conexión de salida | DN 65 | |
| Sí = Con bloque de soporte, No = Sin bloque de soporte | N | |
| Control (es) | Convertidor de frecuencia | None |
| Sensor de presión | N | |
| Motor (es) | Tipo de aislamiento de rodamiento, lado opuesto al acoplamiento | Steel Bearing |
| Protección de motor integrada | PTC | |
| Cos phi - factor de potencia | 0.84-0.79 | |
| Grado de protección (IEC 34-5) | 55 Dust/Jetting | |
| Clase eficiencia IE | IE4 | |
| Clase de aislamiento (IEC 85) | F | |
| Frecuencia de red | 50 Hz | |
| Motor N.º | 93160433 | |
| Eficiencia del motor a una carga de 1/2 | 93.4-93.2 % | |
| Eficiencia del motor a una carga de 3/4 | 94.1 % | |
| Eficiencia del motor a carga total | 93.7 % | |
| Tipo de motor | 160LC | |
| Diseño del montaje según norma CEI 34-7 | IM B35 | |
| Número de polos | 2 | |
| Intensidad nominal | 37.0/21.4 A | |
| Potencia nominal - P2 | 18.5 kW | |
| Velocidad nominal | 2960-2970 1/min | |
| Tensión nominal | 3 x 380-400D/660-690Y V | |
| Intensidad de arranque | 1160-1190 % | |
| Medium (es) | Densidad | 998.2 kg/m³ |
| Rango de temperatura del líquido | -10 .. 90 °C | |
| Temperatura del líquido durante el funcionamiento | 20 °C | |
| Other (es) | Peso bruto | 191 kg |
| País de origen. | ||
| Idioma de la placa del motor | GB | |
| Índice de eficiencia mínima, IE min | 0.70 | |
| Peso neto | 167 kg | |
| Volumen de transporte | 0.707 m³ | |
| Tarifa personalizada n.º | 84137051 |
