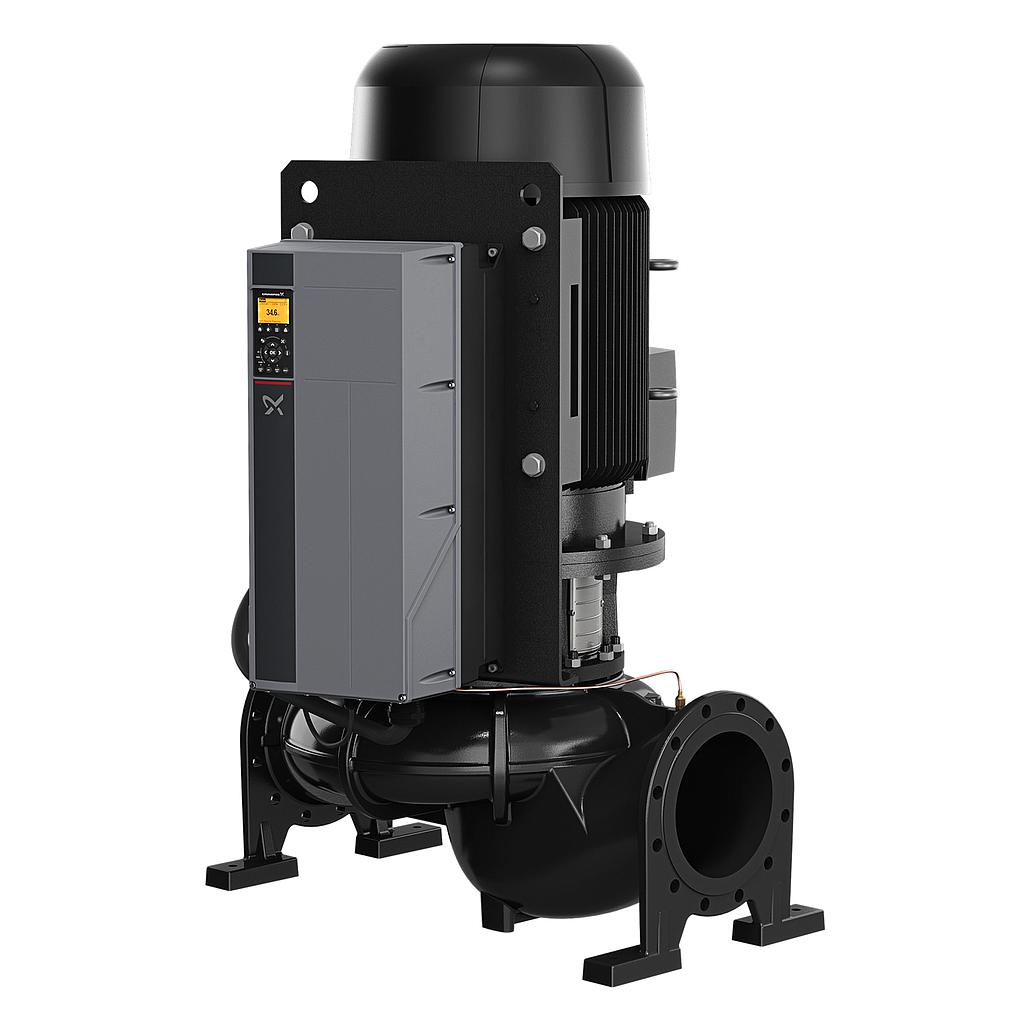

Grundfos TPE 350-320/4 SC-A-F-Y-BQQE-WW3 93375345, 5715471655097 Einstufige Inlinepumpen
- Nennförderstrom: 1172 m³/h
- Nennförderhöhe: 23.6 m
- Max. Betriebsdruck: 16 bar
- IE-Wirkungsgradklasse: IE5
- Motorbemessungsleistung P2: 90 kW
- Bemessungsspannung: 3 x 400 V
- Netzfrequenz: 50 Hz
Im profluid Shop einfach günstig online kaufen - für größere Bestellungen oder Staffelrabatte kontaktieren sie uns bitte für ein individuelles Angebot.
Das Angebot richtet sich ausschließlich an Gewerbetreibende.
Grundfos TPE 350-320/4 SC-A-F-Y-BQQE-WW3 93375345 Einstufige Inlinepumpen
Product code: 93375345
EAN Number: 5715471655097
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer nicht entlasteten Gummi-Faltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Permanentmagnet-Synchronmotor ausgerüstet. Der Motorwirkungsgrad entspricht der Energieeffizienzklasse IE5 gemäß IEC 60034-30-2. Der Motor ist mit einem integrierten Frequenzumrichter und einem PI-Regler ausgestattet. Dies ermöglicht eine kontinuierliche Anpassung der Motordrehzahl und damit der Pumpenleistung an den aktuellen Bedarf. Die Pumpe ist mit einem Differenzdrucksensor ausgestattet.
| General (de) | EAN-Nummer | 5715471655097 |
| Produktnummer | 93375345 | |
| Material (de) | Code Material | Y |
| Laufrad | CuSn10-C | |
| Laufradwerkstoff | Bronze | |
| Typenschlüssel für Material | Y | |
| Pumpengehäuse | ASTM Grade 60-40-18 | |
| Pumpenmantel | EN-GJS-400-18-LT | |
| Pumpengehäuse | Kugelgraphit | |
| Pump (de) | Tatsächlicher Laufraddurchmesser | 324 mm |
| Code Ausführung | A | |
| GLRD Code | BQQE | |
| ISO Abnahmekl. | ISO9906:2012 3B | |
| Maximale Förderhöhe | 320 dm | |
| Gleitringdichtung | BQQE | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 1485 1/min | |
| Pumpenausführung | A | |
| Nennförderstrom | 1172 m³/h | |
| Nennförderhöhe | 23.6 m | |
| Connect (de) | Code Anschl. Art | F |
| Code für Rohranschluss | F | |
| Grösse Motorflansch | FF500 | |
| Max. Druck bei vorgegebener Temperatur | 16 bar / 120 °C | |
| Maximale Umgebungstemperatur | -10 .. 50 °C | |
| Max. Betriebsdruck | 16 bar | |
| Rohranschluss-Standard | EN 1092-2 | |
| Einbaulänge | 1400 mm | |
| Nenndruckstufe | PN 16 | |
| Anschlussgröße | DN 350 | |
| Anschlusstyp | DIN | |
| Control (de) | Zulassung für Frequenzumrichter | CE, CULUS, C-TICK |
| Frequenzumrichtertyp | CUE 3X380-500V IP55 RUG 90KW | |
| VFD-Produktnummer | 93260021 | |
| Motor (de) | eingebauter Motorschutz | PTC/PT1 |
| Leistungsfaktor Cos phi | 0.97 | |
| Schutzart (gemäß IEC 34-5) | IP55 | |
| IE-Wirkungsgradklasse | IE5 | |
| Wärmeklasse (IEC 85) | F | |
| Netzfrequenz | 50 Hz | |
| Motor - Produktnummer | 92669136 | |
| Motorwirkungsgrad bei Vollast | 96.6 % | |
| Bauart des Motors | 280M | |
| Motorpole | 4 | |
| Bemessungsstrom | 163 A | |
| Motorbemessungsleistung P2 | 90 kW | |
| Nenn-Drehzahl | 150-1500 1/min | |
| Bemessungsspannung | 3 x 400 V | |
| Medium (de) | Dichte | 998.2 kg/m³ |
| Medientemperaturbereich | -25 .. 120 °C | |
| Medientemp. bei Datenerfassung | 20 °C | |
| Other (de) | Konfi. Datei Nr. | 93214770 |
| Bruttogewicht | 1490 kg | |
| Herkunftsland | HU | |
| Mindesteffizienzindex MEI ≥ | 0.70 | |
| Nettogewicht | 1370 kg | |
| Versandvol. | 3.62 m³ | |
| Zolltarif Nr. | 84137051 |
