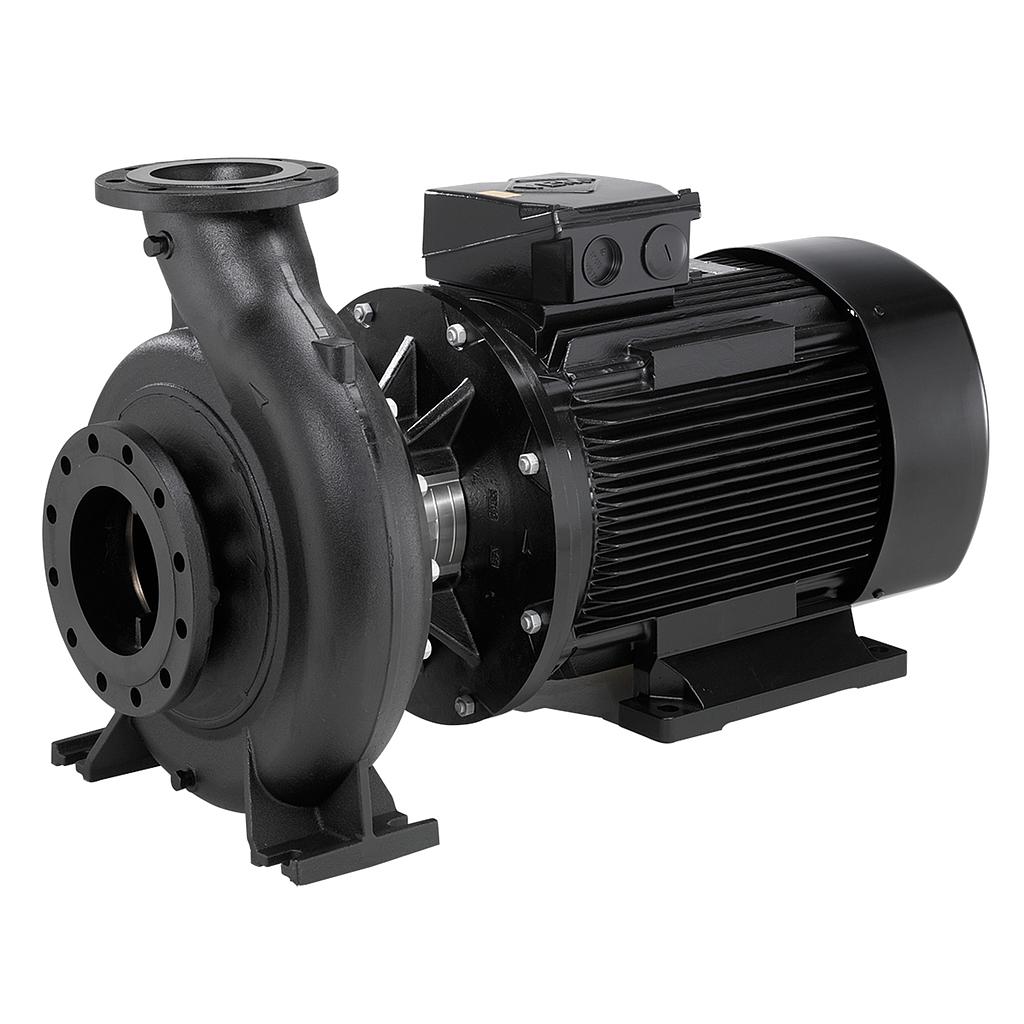

Grundfos NB 40-315/305 AAF2AESBQQEKW3 93417428, 5715472395299 Einstufige Blockpumpen
- Nennförderstrom: 22.51 m³/h
- Nennförderhöhe: 23.02 m
- Max. Betriebsdruck: 16 bar
- IE-Wirkungsgradklasse: IE4
- Motorbemessungsleistung P2: 4 kW
- Bemessungsspannung: 3 x 380-415D/660Y V
- Netzfrequenz: 50 Hz
In the profluid store simply buy online - for larger orders or scale discounts please contact us for an individual offer.
The offer is exclusively for professionals.
Grundfos NB 40-315/305 AAF2AESBQQEKW3 93417428 Einstufige Blockpumpen
Product code: 93417428
EAN Number: 5715472395299
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733 (10 bar). Die Pumpe ist mit Flanschen PN 16 ausgerüstet. Die Abmessungen entsprechen der EN 1092-2. Die Pumpe verfügt über einen axialen Saugstutzen und radialen Druckstuten sowie über eine horizontal angeordnete Welle. Die Prozessbauweise ermöglicht eine Demontage des Motors, der Motorlaterne, der Abdeckung und des Laufrads, ohne dass das Pumpengehäuse von den Rohrleitungen getrennt werden muss. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist direkt mit einem lüftergekühlten Asynchronmotor verbunden.
| General (de) | EAN-Nummer | 5715472395299 |
| Produktnummer | 93417428 | |
| Material (de) | Code Material | A |
| Elastomere | E | |
| Elastomere GLRD | E | |
| Laufrad | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM | ASTM class 30 | |
| Laufradwerkstoff | Grauguss | |
| Interne Beschichtung des Pumpengehäuses | CED-Beschichtung | |
| Typenschlüssel für Material | A | |
| Pumpengehäuse | ASTM class 35 | |
| Pumpenmantel | EN-GJL-250 | |
| PUMP_SHAFT_MATR_QLTY_ASTM | AISI 304 | |
| Pumpengehäuse | Grauguss | |
| Welle | Stainless steel | |
| Welle | EN 1.4301 | |
| WEAR_RING_MATR_QLTY_EN | CuZn34Mn3AI2Fe1-C | |
| Tragring | Messing | |
| Pump (de) | Tatsächlicher Laufraddurchmesser | 305 mm |
| Lagerbauweise | Standardausführung | |
| Code Ausführung | A | |
| GLRD Code | BQQE | |
| ISO Abnahmekl. | ISO9906:2012 3B2 | |
| Laufrad-Nenndurchmesser | 315 | |
| Gleitringdichtung | BQQE | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 1470 1/min | |
| Pumpenausführung | A | |
| Nennförderstrom | 22.51 m³/h | |
| Nennförderhöhe | 23.02 m | |
| Wellendurchmesser | 32 mm | |
| GLRD Anordnung | Einfache Gleitringdichtung | |
| Connect (de) | Lagerschmierung | Grease |
| Code Anschl. Art | F2 | |
| Code für Rohranschluss | F2 | |
| Maximale Umgebungstemperatur | 55 °C | |
| Max. Betriebsdruck | 16 bar | |
| Rohranschluss-Standard | EN 1092-2 | |
| Nenndruckstufe | PN 16 | |
| Pumpengehäuse mit Standfuß | ja | |
| Größe des Saugstutzens | DN 65 | |
| Größe des Druckanschlusses | DN 40 | |
| Stützblock (ja/nein) | N | |
| Control (de) | Frequenzumrichter | ohne |
| Drucksensor | nein | |
| Motor (de) | Lagerisolierung-Typ N-Ende | N |
| eingebauter Motorschutz | PTC | |
| Leistungsfaktor Cos phi | 0.79 | |
| Schutzart (gemäß IEC 34-5) | IP55 | |
| IE-Wirkungsgradklasse | IE4 | |
| Wirkungsgrad | IE4 91,1% | |
| Wärmeklasse (IEC 85) | F | |
| Netzfrequenz | 50 Hz | |
| Motor - Produktnummer | 93123973 | |
| Motorwirkungsgrad bei halber Last | 89.8-88.6 % | |
| Motorwirkungsgrad bei 3/4-Last | 90.9-90.3 % | |
| Motorwirkungsgrad bei Vollast | 91.1 % | |
| Bauart des Motors | WEG | |
| Befestigung nach IEC 34-7 | IM V1/B5 | |
| Motorpole | 4 | |
| Bemessungsstrom | 8,44-8,37/4,86 A | |
| Motorbemessungsleistung P2 | 4 kW | |
| Nenn-Drehzahl | 1470 1/min | |
| Bemessungsspannung | 3 x 380-415D/660Y V | |
| Anlaufstrom | 740-820 % | |
| Medium (de) | Dichte | 998.2 kg/m³ |
| Medientemperaturbereich | -25 .. 120 °C | |
| Medientemp. bei Datenerfassung | 20 °C | |
| Other (de) | Bruttogewicht | 180 kg |
| Herkunftsland | HU | |
| Sprache auf Pumpen-Typenschild | Brtitisches Englisch | |
| Mindesteffizienzindex MEI ≥ | 0.64 | |
| Nettogewicht | 158 kg | |
| Versandvol. | 0.509 m³ | |
| Zolltarif Nr. | 84137051 |
