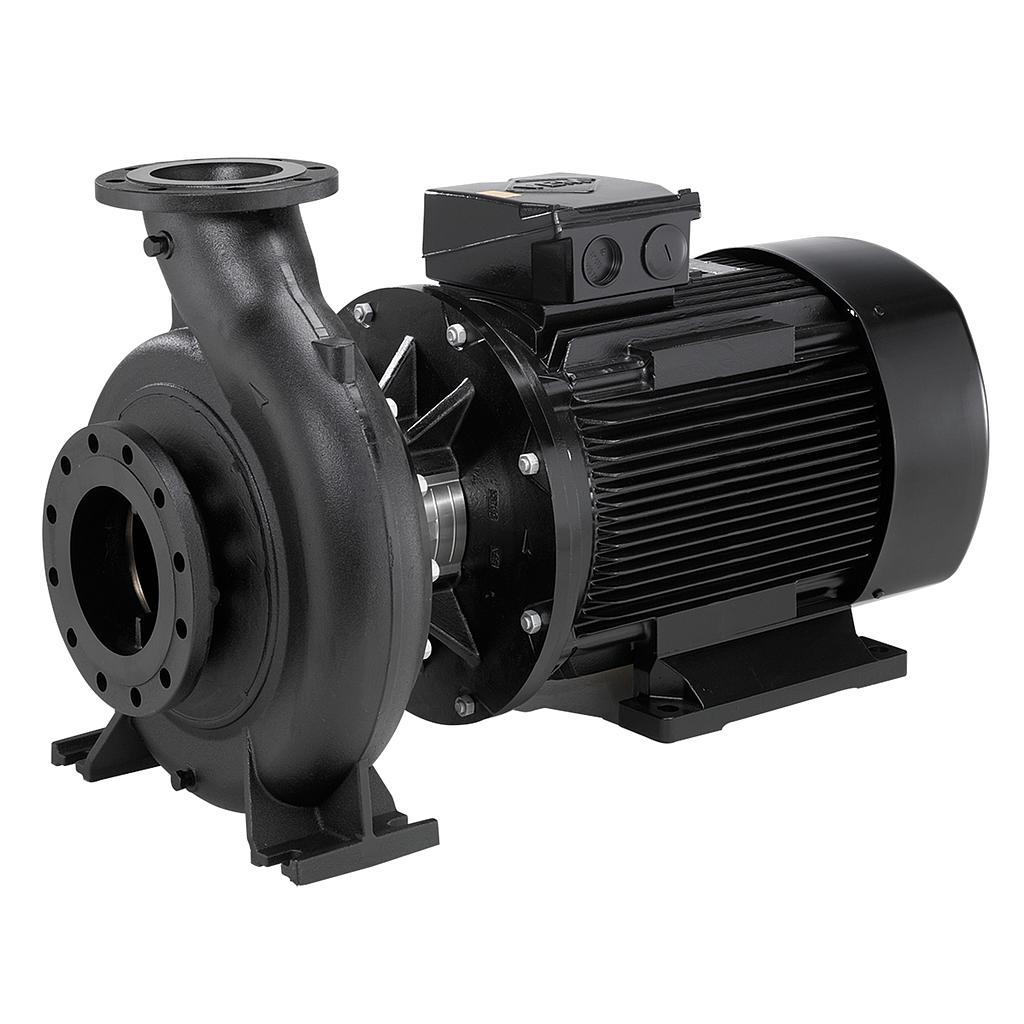

Grundfos NB 150-200/210-154 AAF1AESBQQEMW3 93421956, 5715472474246 Einstufige Blockpumpen
- Nennförderstrom: 377.1 m³/h
- Nennförderhöhe: 5.344 m
- Max. Betriebsdruck: 10 bar
- IE-Wirkungsgradklasse: IE4
- Motorbemessungsleistung P2: 7.5 kW
- Bemessungsspannung: 3 x 400D/690Y V
- Netzfrequenz: 50 Hz
Acheter en ligne à un prix avantageux dans la boutique profluid - pour les commandes volumineuses ou les remises échelonnées, veuillez nous contacter pour obtenir une offre personnalisée.
L'offre s'adresse exclusivement aux entreprises.
Grundfos NB 150-200/210-154 AAF1AESBQQEMW3 93421956 Einstufige Blockpumpen
Product code: 93421956
EAN Number: 5715472474246
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733 (10 bar). Die Pumpe ist mit Flanschen PN 10 ausgerüstet. Die Abmessungen entsprechen der EN 1092-2. Die Pumpe verfügt über einen axialen Saugstutzen und radialen Druckstuten sowie über eine horizontal angeordnete Welle. Die Prozessbauweise ermöglicht eine Demontage des Motors, der Motorlaterne, der Abdeckung und des Laufrads, ohne dass das Pumpengehäuse von den Rohrleitungen getrennt werden muss. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist direkt mit einem lüftergekühlten Asynchronmotor verbunden.
| General (de) | EAN-Nummer | 5715472474246 |
| Produktnummer | 93421956 | |
| Material (de) | Code Material | A |
| Elastomere | E | |
| Elastomere GLRD | E | |
| Laufrad | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM | ASTM class 30 | |
| Laufradwerkstoff | Grauguss | |
| Interne Beschichtung des Pumpengehäuses | CED-Beschichtung | |
| Typenschlüssel für Material | A | |
| Pumpengehäuse | ASTM class 35 | |
| Pumpenmantel | EN-GJL-250 | |
| PUMP_SHAFT_MATR_QLTY_ASTM | AISI 304 | |
| Pumpengehäuse | Grauguss | |
| Welle | Stainless steel | |
| Welle | EN 1.4301 | |
| WEAR_RING_MATR_QLTY_EN | CuZn34Mn3AI2Fe1-C | |
| Tragring | Messing | |
| Pump (de) | Tatsächlicher Laufraddurchmesser | 182 mm |
| Lagerbauweise | Standardausführung | |
| Code Ausführung | A | |
| GLRD Code | BQQE | |
| ISO Abnahmekl. | ISO9906:2012 3B2 | |
| Laufrad-Nenndurchmesser | 200 | |
| Gleitringdichtung | BQQE | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 1470 1/min | |
| Pumpenausführung | A | |
| Nennförderstrom | 377.1 m³/h | |
| Nennförderhöhe | 5.344 m | |
| Wellendurchmesser | 32 mm | |
| GLRD Anordnung | Einfache Gleitringdichtung | |
| Connect (de) | Lagerschmierung | Grease |
| Code Anschl. Art | F1 | |
| Code für Rohranschluss | F1 | |
| Maximale Umgebungstemperatur | 55 °C | |
| Max. Betriebsdruck | 10 bar | |
| Rohranschluss-Standard | EN 1092-2 | |
| Nenndruckstufe | PN 10 | |
| Pumpengehäuse mit Standfuß | ja | |
| Größe des Saugstutzens | DN 200 | |
| Größe des Druckanschlusses | DN 150 | |
| Stützblock (ja/nein) | N | |
| Control (de) | Frequenzumrichter | ohne |
| Drucksensor | nein | |
| Motor (de) | Lagerisolierung-Typ N-Ende | N |
| eingebauter Motorschutz | PTC | |
| Leistungsfaktor Cos phi | 0.81 | |
| Schutzart (gemäß IEC 34-5) | IP55 | |
| IE-Wirkungsgradklasse | IE4 | |
| Wirkungsgrad | IE4 92,6% | |
| Wärmeklasse (IEC 85) | F | |
| Netzfrequenz | 50 Hz | |
| Motor - Produktnummer | 93123975 | |
| Motorwirkungsgrad bei halber Last | 91 % | |
| Motorwirkungsgrad bei 3/4-Last | 92 % | |
| Motorwirkungsgrad bei Vollast | 92.6 % | |
| Bauart des Motors | WEG | |
| Befestigung nach IEC 34-7 | IM V1/B5 | |
| Motorpole | 4 | |
| Bemessungsstrom | 14.4/8.35 A | |
| Motorbemessungsleistung P2 | 7.5 kW | |
| Nenn-Drehzahl | 1470 1/min | |
| Bemessungsspannung | 3 x 400D/690Y V | |
| Anlaufstrom | 1000 % | |
| Medium (de) | Dichte | 998.2 kg/m³ |
| Medientemperaturbereich | -25 .. 120 °C | |
| Medientemp. bei Datenerfassung | 20 °C | |
| Other (de) | Bruttogewicht | 292 kg |
| Herkunftsland | HU | |
| Sprache auf Pumpen-Typenschild | Brtitisches Englisch | |
| Mindesteffizienzindex MEI ≥ | 0.70 | |
| Nettogewicht | 259 kg | |
| Versandvol. | 0.951 m³ | |
| Zolltarif Nr. | 84137051 |
